恒压过滤实验装置 JGHY-112
分 项 |
说 明 |
|||
装置特点 |
1 、整个装置美观大方,结构设计合理,具备强烈的工程化气息,能够充分体现现代化实验室的概念。 2 、设备整体为自行式框架结构,并安装有禁锢脚,便于系统的拆卸检修和搬运。 3、整套设备除去特殊材料外均采都用工业用304不锈钢制造,所有装备均进行不锈钢精细抛光处理,体现了整个装置的工艺完美性。 4、该实验装置是由过滤板、过滤框组成的小型工业用不锈钢板框过滤机,能完整地体现了板框压滤机的构造和操作流程,采用高压浆料泵将物料注入过滤机,工程化概念强。 5 、 滤板采用平面螺纹网状形,结构先进,容易清洗,能有效延长各种滤膜的使用寿命。 6、产品所有密封部件均采用硅橡胶或氟橡胶(耐酸耐碱)密封圈,耐高温、耐腐蚀、无毒、无渗漏,设备采用机械压紧方式,密封性能好。 7 、装置设计可 360 度观察,实现全方位教学与实验。 |
|||
装置功能 |
1 、了解板框压滤机的构造、过滤工艺流程和操作方法。 2 、掌握恒压过滤常数的测定方法,加深对其的概念和影响因素的理解。 3 、学习滤饼的压缩性指数 s 和物料常数的测定方法。 4 、学习用正交试验法来安排实验,达到最大限度地减小实验工作量的目的。 5 、学习对正交试验法的实验结果进行科学的分析,指出试验指标随各因素变化的趋势,了解适宜操作条件的确定方法。 |
|||
设计参数 |
板框:过滤面积 0.0245m 2 。 过滤压力: 0 ~ 0.2MPa 。 过滤常数 K: 1.0 × 10 -4 — 5.0 × 10 -4 m 3 /m 2 , qe : 0.1 — 0.5 ,θ e : 100-400 压缩性指数 s : 0.1-0.3 ,物性常数 k : 1.0 × 10 -9 --3.5 × 10 -9 温度: 0--50 ℃。 |
|||
公用设施
|
水:装置自带不锈钢水箱,连接自来水。实验时经高压泵进入过滤器后循环使用。 电:电压 AC220V ,功率 1KW ,标准单相三线制。每个实验室需配置 1~2 个接地点(安全地及信号地)。 实验物料:固体 CaCO3 ,外配设备:秒表。 |
|||
主要设备 |
304 不锈钢物料桶:φ 500 × 600mm 。 304 不锈钢板框:共 5 块, 过滤板框过滤截面Φ100mm。 有机玻璃滤液箱: 320*280*300mm 。 调速电机:电压 AC220V ,功率 90W , 搅拌器转速:0-200r/min。 指针式压力表: 0 ~ 0.25Mpa 。 温度显示仪, Pt100 铂电阻温度传感器 : 0 — 100 ℃。 不锈钢离心泵:功率 750W ,最大流量 7.2m 3 /h 。 电器:接触器、开关、漏电保护空气开关。 304 不锈钢管路、管件及阀门。 304 不锈钢仪表柜:测控、电器设备在实验架上。 304 不锈钢材质框架 1600*500*1800mm( 长 × 宽 × 高 ) , 带脚轮及禁锢脚。 |
|||
测控组成 |
变量 |
检测机构 |
显示机构 |
执行机构 |
板框进口压力 |
指针式压力表 |
压力表就地显示 |
调压阀(手动) |
|
滤液体积 |
5000ml 标准箱 |
直读 |
无 |
|
过滤时间 |
数字秒表 |
秒表直读 |
无 |
|
温度 |
PT100 铂电阻 |
数字温度计 |
无 |

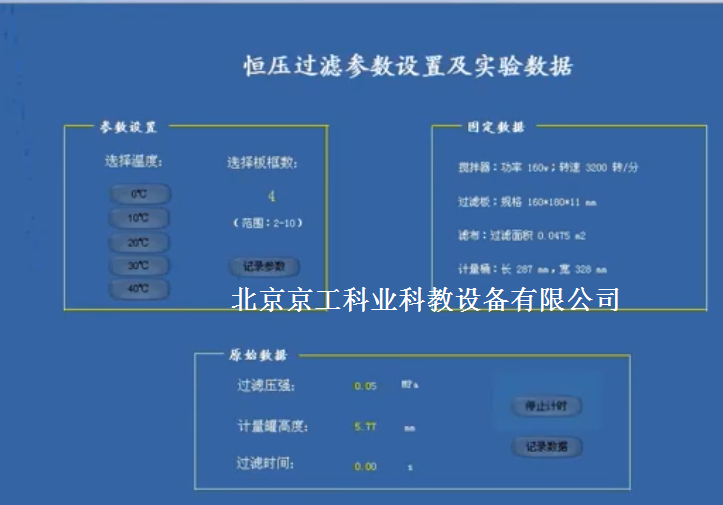

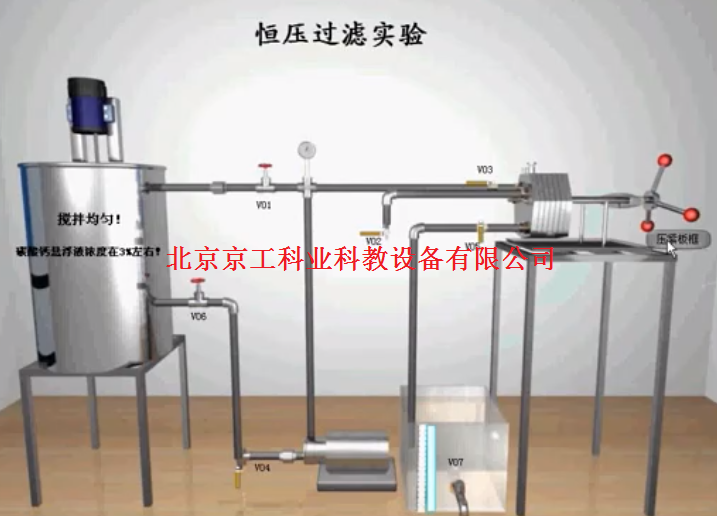

软件:
数字型恒压过滤实验装置 JGHY-112/II
分 项 |
说 明 |
|||
装置特点 |
1 、整个装置美观大方,结构设计合理,具备强烈的工程化气息,能够充分体现现代化实验室的概念。 2 、设备整体为自行式框架结构,并安装有禁锢脚,便于系统的拆卸检修和搬运。 3、整套设备除去特殊材料外均采都用工业用304不锈钢制造,所有装备均进行精细抛光处理,体现了整个装置的工艺完美性。 4、该实验装置是由过滤板、过滤框组成的小型工业用不锈钢板框过滤机,能完整地体现了板框压滤机的构造和操作流程,采用高压浆料泵将物料注入过滤机,工程化概念强。 5 、 滤板采用平面螺纹网状形,结构先进,容易清洗,能有效延长各种滤膜的使用寿命。 6、实验系统 利用带通讯接口的称重传感器读取对应的瞬时滤液质量,并将滤液质量转换为体积。 7、产品所有密封部件均采用硅橡胶或氟橡胶(耐酸耐碱)密封圈,耐高温、耐腐蚀、无毒、无渗漏,设备采用机械压紧方式,密封性能好。 8 、装置设计可 360 度观察,实现全方位教学与实验。 9 、实验除可直接在控制柜进行所有操作外,还可远程至电脑展开智能调节及显示仪表 + 串口通讯 + 上位监控计算机模式,配套实验数据采集及数据处理软件。 数据可通过U盘导出,可连接打印机打印数据。装置能够实现手动和自动无扰切换操作,并安装安全联锁保护和自动报警装置,保证设备正常安全运行。 |
|||
装置功能 |
1 、了解板框压滤机的构造、过滤工艺流程和操作方法。 2 、掌握恒压过滤常数的测定方法,加深对其的概念和影响因素的理解。 3 、学习滤饼的压缩性指数 s 和物料常数的测定方法。 4 、学习用正交试验法来安排实验,达到最大限度地减小实验工作量的目的。 5 、学习对正交试验法的实验结果进行科学的分析,分析出每个因素重要性的大小,指出试验指标随各因素变化的趋势,了解适宜操作条件的确定方法。 |
|||
设计参数 |
板框:过滤面积 0.0245m 2 。 过滤压力: 0 ~ 0.2MPa 。 过滤常数 K: 1.0 × 10 -4 — 5.0 × 10 -4 m 3 /m 2 , qe : 0.1 — 0.5 ,θ e : 100-400 压缩性指数 s : 0.1-0.3 ,物性常数 k : 1.0 × 10 -9 --3.5 × 10 -9 温度: 0--50 ℃。 |
|||
公用设施
|
水:装置自带 304 不锈钢水箱,连接自来水。实验时经高压泵进入过滤器后循环使用。 电:电压 AC220V ,功率 1KW ,标准单相三线制。每个实验室需配置 1~2 个接地点(安全地及信号地)。 实验物料:固体 CaCO3 ,外配设备:秒表。 |
|||
主要设备 |
304 不锈钢物料桶:φ 500 × 600mm 。 304 不锈钢板框:共 5 块, 过滤板框过滤截面Φ100mm。 有机玻璃滤液桶: φ200×500mm 。 滤液量采用 称重传感器 自动测量装置,在一组实验中,可自动采样测量滤液量数据,也可通过计量槽测定,计量槽由有机玻璃制成,容积:约15L,配刻度管。 调速电机:电压 AC220V ,功率 90W , 搅拌器转速:0-200r/min。 压力传感器,测量范围:0-0.25MPa,精度0.5级。 宇电AI501 (带 485 接口) 重量数字显示仪。 宇电 AI501 (带 485 接口) 温度数字显示仪。 宇电 AI501 (带 485 接口) 压力数字显示仪。 Pt100 热电阻温度传感器 : 0 — 100 ℃。 不锈钢离心泵:功率 750W ,最大流量 7.2m 3 /h 。 电器:接触器、开关、漏电保护空气开关。 304 不锈钢管路、管件及阀门。 304 不锈钢仪表柜:测控、电器设备在实验架上。 304 不锈钢材质框架 1600*500*1800mm( 长 × 宽 × 高 ) , 带脚轮及禁锢脚。 |
|||
测控组成 |
变量 |
检测机构 |
显示机构 |
执行机构 |
板框进口压力 |
压力传感器 |
数字显示仪表 , 精度: 0.5 %FS |
调压阀(手动) |
|
滤液体积 |
称重传感器 |
数字显示仪表 ,精度: 0.5%FS |
无 |
|
过滤时间 |
时间控制器 |
上位机采集 |
无 |
|
温度 |
PT100 铂电阻 |
数字显示仪表 ,精度: 0.5%FS |
无 |
|
软件组成 |
模拟模块:高达 16 位分辨率, RS485 通讯模式;功能:温度、重量、时间、压力等模拟量信号采集。配数据采集软件一套,在线工业组态软件一套。 |
