JG-160LL伯努利方程实验装置
分 项 |
说 明 |
|||
装置特点 |
1、整个装置美观大方,结构设计合理,整体感强,具备强烈的工程化气息,能够充分体现现代化实验室的概念。 2、设备整体为自行式框架结构,并安装有禁锢脚,便于系统的拆卸检修和搬运。 3、本实验装置主体部分采用透明优质有机玻璃制作,实验现象清晰,方便学生观察。 4、本实验装置可定性验证流体在流动过程中的机械能转化;可验证流体连续性方程,测定直管阻力及测定点速度。 5、装置设计可360度观察,实现全方位教学与实验。 |
|||
装置功能
|
1、测定分析流体流经不同位置(管径、高度)稳定界面时的压力变化情况 。 2、了解流体在管内流动时,流体阻力的表现形式。 3、演示分析毕托管的工作原理。 4、观察分析流体流经不稳定界面(突扩 和 突缩)时的压力变化情况 。 5、 可根据柏努利方程分析直管沿程阻力及局部阻力的测定原理。 |
|||
设计参数 |
压力范围: 1 0~ 8 00 mmH2O。液体流量: 2 00~ 20 00 L/h;常温、常压操作。 |
|||
公用设施
|
水:装置自带 透明水箱 ,实验时经离心泵进入实验导管并循环使用。 电:电压AC220V,功率200W,标准单相三线制。 实验物料:清洁自来水。 |
|||
主要设备 |

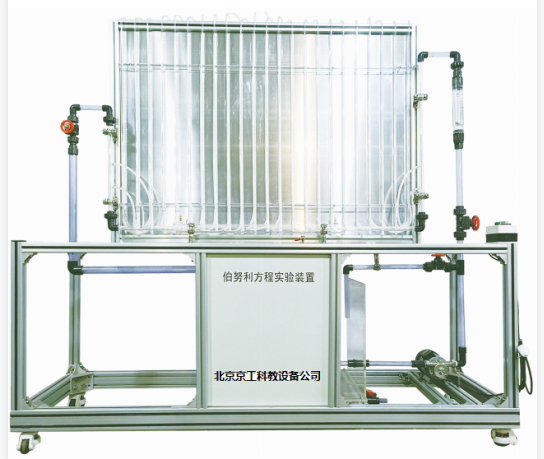

1、优质有机玻璃实验管 ,上装 实验逐渐增大和逐渐缩小导管 内径 d =14-30mm 。高达23个测压点 , 管内最大流量可达2000 L/h 。 2、 演示板:表面喷塑铝板,配水平坐标线 。 优质有机玻璃测压管,可测定分析各测压点的压力变化情况。304不锈钢低位槽,容积:80L。 3、 优质有机玻璃循环水箱:容积≥90 L。 4、 磁力循环泵:功率 26 0W,最大流量 1 m3/h , 扬程12 m。 5、 液体转子流量计:240~2000 L/h。 6、 管路:透明材质,壁厚≥2.5mm 。 7、额定电压:220V,总功率:0.5kW,质量:约100 kg。 8、外形尺寸:2000×580×2000mm(长×宽×高), 外形为可移动式设计, 带刹车轮, 高品质铝合金型材框架,无焊接点,安装拆卸方便,水平调节支撑型脚轮 。 9、工程化标识:包含设备位号、管路流向箭头及标识、阀门位号等工程化设备理 念配套,使学生处于安全的实验操作环境中,学会工程化管路标识认知,培养学生工程化理念。 |
|||
测控组成 |
变量 |
检测机构 |
显示机构 |
执行机构 |
压力(差) |
U 型 管 |
玻璃 管压差计 |
无 |
|
中心速度 |
毕托管 |
液柱高度 |
无 |
|
液体流量 |
转子流量计 |
流量计就地显示 |
管路出口闸阀(手动) |
。
