柴油机燃料系统示教板是配合大中院校、驾校、汽修等专业的汽车培训技能之用,该设备选用选用四缸传统柴油机燃油系统材料为基础制作,模拟发动机运转,演示传统柴油机燃油系统的工作过程,便于学生较快地掌握构造和原理,提高学生对本设备的认识,使学生了解起到更直观更深入的教学目的,是各汽车学校理论和维修实训的理想的教学设备。客户可根据需要选择自己满意的产品,也可以联系我们公司根据自己需要来定制不同车型的产品。本公司推出二种不同型号的产品,供客户参考选择。
J
GQX-B408型柴油机燃料系统示教板
一、产品简介
本产品选用四缸传统柴油机燃油系统材料为基础制作,模拟发动机运转,演示传统柴油机燃油系统的工作过程;本示教板功能齐全、操作方便、安全可靠。
二、结构组成
高压油泵、喷油轨管总成、油箱总成、电动机、手油泵总成、故障设置系统、大容量蓄电池或12V开关电源、大型彩色喷绘结构原理图、控制面板、可移动台架、使用说明书及任务驱动式实训指导书等。
三、功能特点
1.面板上绘有完整的传统柴油机燃油系统原理图。
2.操纵开关及按钮,可真实演示传统柴油机燃油系统的工作过程。
3.数显表显示电压值。
4.发光二极管显示工作元器件状态。
5.故障模拟系统可模拟实际运行工况,设置多种实车常见故障。具体内容详见故障模拟设置装置说明。
6.汽车油漆高温烤漆处理;加装交流电源漏电保护装置;转动元器件外加装防护装置。
7.底架部分采用实验桌,台面保留30cm宽空间,方便放置检测用的仪器及仪表/实验报告等,表面采用烤漆工艺,带自锁脚轮。
四、技术参数
外形尺寸:1240mm×550mm×1850mm(长×宽×高);
电源:220V交流电压;
工作电压:12V直流电压;
工作温度:-50℃~50℃;
电机:220V/750W

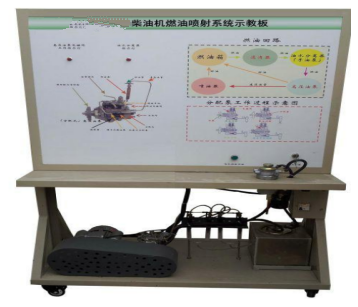

JG-6043 柴油机燃油喷射系统示教板
一、产品简介
柴油机燃油喷射系统示教板采用柴油发动机燃油喷射系统实物制作,充分展示柴油发动机燃油喷射系统的组成结构和工作过程。
适用于学校对柴油发动机燃油喷射系统理论和维修实训的教学需要。
本设备满足汽车职业教育的“五个对接十个衔接”的教学需要。
二、功能特点
1.真实可运行的柴油发动机燃油喷射系统,充分展示柴油发动机燃油喷射系统的组成结构和工作过程。电机转动高压泵,可演示燃油喷射工作。
2.示教板面板采用耐创击、耐污染、防火、防潮的高级铝塑板,表面经特殊工艺喷涂底漆处理;面板打印有不褪色的彩色电路图与工作原理示意图;学员可直观对照电路图和实物,认识和分析柴油发动机燃油喷射系统的工作原理。
3.示教板面板上安装有检测端子,可直接在面板上检测柴油发动机燃油喷射系统电路元件的电信号,如电阻、电压、电流、频率信号等。
4.示教板安装有诊断座,可连接专用或通用型车解码器,对发动机电控系统进行读取故障码、清除故障码、读取数据流等自诊断功能。
5.示教板面板部分采用1.5mm冷板冲压成形结构,外形美观;底架部分采用钢结构焊接,表面采用喷塑工艺处理,带自锁脚轮装置,示教板底座上配有40cm左右的桌面,方便放置资料、检测仪器等。
6.示教板工作采用普通220V交流电源,经内部电路变压整流转换成12V直流电源,无需蓄电池,减少充电的麻烦,12V直流电源有防短路功能。
三、技术规格
外形尺寸(约):1240×600×1700mm(长×宽×高)
外接电源:AC 220V±10% 50Hz
工作电压:DC 12V
工作温度:-40℃~+50℃
颜色:7032
钢管:40*40*3mm
机柜:1.5mm冷板冲压成形,背面设置维修门;
移动脚轮:100*60mm
四、基本配置(每台)
序号 |
名 称 |
规格型号 |
单位 |
数量 |
1 |
检测控制面板 |
装有各种检测端子以及彩色电路图和工作原理示意图 |
套 |
1 |
2 |
高压油泵 |
|
套 |
1 |
3 |
点火开关 |
|
个 |
1 |
4 |
燃油箱 |
10L |
个 |
1 |
5 |
喷油管 |
|
套 |
1 |
6 |
喷油嘴 |
|
个 |
4 |
7 |
滤清器 |
|
只 |
1 |
8 |
油管 |
|
套 |
1 |
7 |
单相电动机 |
|
套 |
1 |
8 |
漏电保护开关 |
|
个 |
1 |
9 |
移动台架(带自锁脚轮装置) |
1240×600×1700mm(长×宽×高) |
台 |
1 |
