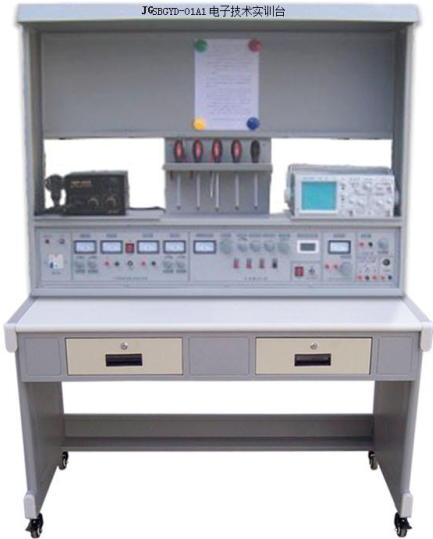

JGSBGYD-01A1电子技术实训台
一、概述
电子产品焊接与工艺实训台,电子 技术实训台是根据广大工厂的生产线流程岗位和《中等职业学校电工电子类专业仪器设备配置标准》及各类院校职业教育的教学和实训的迫切要求而研制。学生通过具体的实践流程操作，既能学会一般电子产品的工艺设计知识，同时通过电子产品的制作，掌握基本操作技能：安全操作、元器件及其封装的识别；元器件的装接、焊接、调试、故障排除。掌握 SMT （表面贴装技术）、波峰焊及线路板的设计制作技能。让学生在校期间就有贴近工业现场的实际操作训练，加强学生动手能力，创新能力和运用所学知识能力的培养，达到工程训练目的。本装置是技工学校、职业院校、职教中心电子类、电子电器类、电子信息类专业电子技能及电子生产工艺实训理想设备。
二、特点
1、通用性强：即可通过实训台的编制组成多种产品生产流水线，完成产品的电子工艺实训，也可单台独立作为电子技能实训使用。
2、综合性强：可作为电子、电工、机械等专业课程的实训、可作手工焊接实训、 SMT 焊接实训、电子装配实训、整机装配维修实训等。
3、功能齐全：提供稳压电源、交流低压电流、函数发生器、蜂鸣器、多路插座、调压器等，为电子产品的测量调试和开发新产品提供丰富的资源。安装日光灯照明、看板（用来夹资料）、仪器架、工具架。
4、实际应用性强：提供多种电子元器件和电子产品装配工具，不但能锻炼学生的装配调试技能，还可以在现有产品的基础上进行二次开发：课程设计、毕业设计、电子竞赛课题，以培养学生的实际应用能力。是从学校到工厂无缝衔接的理想培训设备。
5、创新功能强：配备创新透明元件模块与万能实训电路板，可开展电子创新电路项目实训。
6、配套实训资料丰富：每块所提供的实训板都有元器件清单、装配图、指导书，完成学生对认识、设计、焊接、调试、整机检修等多种技能工艺的实训。
三、技术性能
（一）输入电源：单相三线 220V±10% 50Hz
（二）输出电源：
1. 直流稳压电源：二路 0-30V 稳压直流电源输出，内置式继电器自动换档，多圈电位器连续调节，最大输出电流 2A ，具有预设式限流保护功能，数字显示电流电压；
2.低压交流电源输出： 3V 、 6V 、 9V 、 12V 、 15V 、 18V 、 24V 交流输出、电流 2A ；
3.功率输出函数发生器：采用直接数字频率合成（ DDS ）产生高精度正弦波，方波和三角波。采用大屏幕 LCD 显示输出频率、波形，衰减值。
正弦波输出幅度 |
≥ 10V |
输出阻抗 |
50Ω |
失真度 |
<1%（ 0.1HZ-- 1KHz ） |
频率范围 |
0.1HZ～ 3MHz ，采用键盘直接输入数字设定频率 |
输出幅度 |
电位器调节，正弦波输出具有 20db,40db 衰减 |
方波占空比 |
可调 , 调节范围： 1%-99% 调节；方波和三角波采用 TTL 电平输出。 |
频率计最高测量范围 |
100MHz，自动换档 |
4.单次脉冲输出：每拔一次开关即可输出一组正负脉冲；
5.音频功率放大器：内置喇叭，音频可调，在调试中可作信号寻迹使用。
6嵌入式多功能网络虚拟仪器（不需电脑配合使用）：
A、终端部分采用 7 寸彩色触摸屏（装学生实验屏上）同时配有虚拟示波器、虚拟逻辑分折仪、虚拟频谱仪、虚拟三用表、虚拟数字量输入输出模块。
B、仪器包括
1）、双踪存贮示波器，多种同步方式，存贮深度可编程；
通道数： 2 路
带宽： 20MHZ
分辨率： 8 位
电压范围： -10~+10V
存贮深度： 64K
2）、频谱分折仪；
3）、数字三用表，可测电阻、电流、电压等；
数字 IO 口
通道数： 8 路 IO
输入电平： TTL
输出电平： TTL
电流驱动： 20mA/ 通道
4）、四路智能远程电源控制
5）、数据具有上传与保存功能并能通过服务器显示
6)、提供 LabVIEW 虚拟仪器软件（拷贝版）
（三）工作环境：温度 -10 ℃～ +40 ℃
（四）装置容量：＜ 500VA
（五）外形尺寸： 1200mm × 750mm × 2000mm
四、实训台的构成
实训台由实训桌、控制柜、功能屏、实训线路板（包括元器件）、工具包等组成。
（一）实训桌：钢木结构，桌面为防静电、耐磨材料制成。
（二）控制柜：提供交直流电源、信号源、安全插座等。
（三）工具套件： MF-47 万用表 1 只、剥线钳 1 把、尖嘴钳 1 把、斜口钳 1 把、大小 + 字螺丝刀各 1 把、大小 - 字螺丝刀各 1 把、镊子 1 把、剪刀 1 把、烙铁 1 把、吸锡器 1 把、放大镜台灯 1 只、焊锡丝、松香若干。
（四）实训线路板（套件）：实训线路涵盖数字电路、模拟电路、机、电、声、光、磁控制。
序号 |
名 称 |
实 训 目 的 |
1 |
三端稳压电源 |
掌握三端稳压模块的接线方法及应用； |
2 |
串联型直流稳压电源 |
掌握串联型直流稳压器的调试方法； |
3 |
低频信号电压放大器 |
掌握放大器的工作原理、装配焊接工艺、调试方法； |
4 |
具有负反馈信号放大器电路 |
掌握负反馈信号放大器的工作原理、装配焊接工艺、调试方法； |
5 |
文氏桥振荡器的焊接与制作 |
掌握运放 741 工作特点及文氏振荡器的工作原理； |
6 |
电池电压监视电路 |
熟悉应用广泛的电压监视器的工作原理及制作方法； |
7 |
电子催眠器 |
掌握单结管的工作原理及应用； |
8 |
模拟 “ 知了 ” 电子电路 |
掌握多谐振荡器和音频振荡器的工作原理及应用； |
9 |
逻辑测试器 |
了解集成运放 LM324 的具体应用，熟透逻辑测试器的电路结构和工作原理； |
10 |
正负脉冲信号 |
掌握正负脉冲的工作原理及集成的功能特性； |
11 |
智力竞赛抢答器 |
了解晶闸管的特性及应用，掌握晶闸管构成的多路抢答器的工作原理，进一步熟悉电子电路的装配、调试、检修方法； |
12 |
迷你闪光彩灯 |
熟悉彩灯控制原理，使学生进一步熟悉电子电路的制作工艺； |
13 |
实用 CMOS 触摸锁钥 |
了解 CMOS 反相器的特性及在控制电路中的应用，掌握触摸锁钥电路工作原理； |
14 |
自动充电器 |
掌握变压器、继电器在电路中的运用，及该电路的工作原理； |
15 |
分立 AM 收音机 |
六管超外差便携式，掌握收音机的工作原理及调试方法； |
五、实训项目
（一）电子线路基本认识实训
1.常用电子元器件的分类与封装识别
2.常用电子元器件的质量测量工艺
3.产品装配图、方框图、电路原理图等知识
（二）电子元器件检测实训
1.电阻电容的识别与检测
2.二极管的识别与检测（管脚、材料、特性）
3.晶体管的识别与检测（管脚、材料、特性）
4.场效应管的识别与检测（管脚、材料、特性）
5.集成运算放大器的识别与检测（管脚、性能指标）
6.中小规模数字集成电路（管脚、性能指标）
7.开关、继电器、电声器件的识别与检测
（三）电子产品线路板焊接工艺实训
1.焊接工具使用
2.焊接材料的种类与选用
3.手工焊接步骤
4.焊接质量分析
5.工业生产中的焊接技术介绍（四）表面贴片技术（ SMT ）实训
1.SMT元器件分类与认识
2.SMT印制线路板设计与制作（另购设备）
3.SMT工艺流程
4.SMT组装系统介绍
（四）产品装配、焊接、调试、检测实训：是上述四（五）的 1 至 24 项。
六、 全室参考配置表（以 20 台为例）
序号 |
名 称 |
每台数量 |
全室数量 |
单位 |
备 注 |
2 |
控制屏 |
1 |
20 |
套 |
|
3 |
实训操作台桌 |
1 |
20 |
张 |
|
4 |
绝缘皮（胶垫） |
1 |
20 |
张 |
|
5 |
工具柜 |
1 |
20 |
个 |
|
6 |
学生凳 |
2 |
40 |
张 |
钢木方凳 |
7 |
指导书 |
1 |
20 |
套 |
|
8 |
实训线路板套件 |
1 |
20 |
套 |
|
9 |
工具 |
1 |
20 |
套 |
见表一 |
表一 工具套件
序号 |
名 称 |
数量 |
备注 |
1 |
MF—47万用表 |
1只 |
|
2 |
剥线钳 |
1把 |
|
3 |
尖嘴钳 |
1把 |
|
4 |
斜口钳 |
1把 |
|
5 |
大小 + 字螺丝刀 |
各 1 把 |
|
6 |
大小 - 字螺丝刀 |
各 1 把 |
|
7 |
镊子 |
1把 |
|
8 |
剪刀 |
1把 |
|
9 |
35W烙铁 |
1把 |
|
10 |
吸锡器 |
1把 |
|
11 |
放大镜台灯 |
1台 |
|
12 |
焊锡丝、松香 |
若干 |
。
