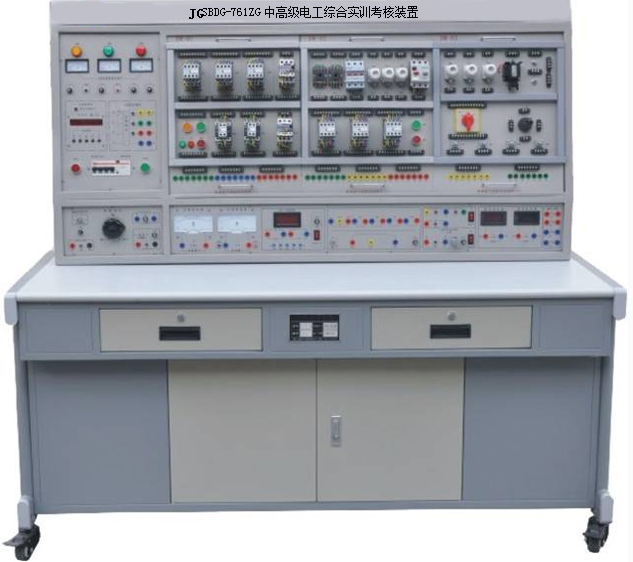

JGSBDG-761ZG中高级电工实训考核装置
中高级电工实训考核装置是根据劳动和社会保障部颁发的"工人等级标准"和"职业技能鉴定"的要求而设计的，它适用于《中级维修电工》、《高级维修电工》和教材要求的电气控制线路，通过装置配备的PLC可编程控制器和变频调速器及相应实训模块的训练，快速掌握课程要求的实际应用技术和操作技能，具有针对性、实用性、科学性和先进性，它能满足技师技术及中、高级维修电工考核大纲的要求，是各劳动职业技能鉴定部门、大中专院校、技校中、高级维修电工技能考核的理想设备。
一、产品特点
1.实训元器件都装在作为挂板的安装板上，操作方便、更换便捷，可扩展功能或开发新实训；操作内容的选择具有典型性、实用性。
2.技能培训用的控制线路和配套的小电机经特殊设计，可模拟工厂的各类电力拖动系统，并可满足维修电工的安装、调试、故障分析及排除故障等技能训练要求。
3.装置设有电压型漏电保护器和电流型漏电保护器，能确保操作者的安全；各电源的输出均有监示及短路保护等功能，各测量仪表均有可靠的保护功能，使用安全可靠。
4.所有的元器件都通过导线引到接线端子上，学生接线时只需在端子上进行接线，有利于保护元器件。
二、技术性能
1.输入电压：三相四线～ 380V ± 10% 50Hz
2.装置容量：＜ 1.5kVA
3.外形尺寸： 1.68m × 0.7m × 1.6m
三、装置配备
实训装置由控制屏、实训桌、电气控制挂箱、电动机等组成。
(一 ) 控制屏
控制屏为铁质双层亚光密纹喷塑结构，铝质面板。具体功能如下：
1.主控板
(1)三相四线电源输入，由接触器通过起、停按钮进行操作，接通总开关；设有漏电保护器、保险丝等器件。控制屏设有单相三极 220V 电源插座及三相四极 380V 电源插座。
(2)设有 450V 指针式交流电压表，通过波段开关切换监控电网电压。
2.交流电源
设有变压器一只，原边 220V 、副边 26V 和 6.3V 的交流电压， 26V 用于能耗制动中整流电路的交流电源。
3.整流二极管： 1N5408 四只，用于能耗制动的整流电路。
4.三只 75 Ω /75W 电阻用于电动机降压启动、一只 10 Ω /25W 用于异步电动机的能耗制动。
5. 交直流仪表
交流电压表： 0 ～ 500V 带镜面交流电压表一只，精度 1.0 级
交流电流表： 0 ～ 5A 带镜面交流电流表一只，精度 1.0 级，具有超量程报警、指示、切断总电源等功能
功率、功率因数表：由一套微电脑，高速、高精度 A/D 转换芯片和全数显电路构成。通过键控、数显窗口实现人机对话的智能控制模式。为了提高测量范围和测试精度，将被测电压、电流瞬时值的取样信号经 A/D 变换，采用专用 DSP 计算有功功率、无功功率。功率的测量精度 0.5 级，电压、电流量程分别为 450V 、 5A ，可测量负载的有功功率、无功功率、功率因数及负载的性质；还可以贮存、记录 15 组功率和功率因数的测试结果数据，并可逐组查询
(二 ) 实训桌
实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板；设有带锁抽屉，用于放置工具及资料，实验台下方设有吊柜，柜内可放置实训模块，造型美观大方；实验桌底部装有四个万向轮，便于移动。
(三 ) 实训挂箱
序号 |
名 称 |
主要器件及功能 |
数量 |
备注 |
1 |
Z3050摇臂钻床实训 |
让学生掌握 Z3050 摇臂钻床的电气工作原理以及其排故的技能，可进行 20 项故障点的电路考核。 |
1套 |
|
2 |
X62万能铣床实训考核挂件 |
让学生掌握 X62W 型铣床的电气工作原理以及其排故的技能，可进行 20 项故障点的电路考核。 |
1套 |
|
3 |
PLC可编程控制器实训组件 |
三菱 FX3U-48MR ，（ 24 路数字量输入 /24 路数字量输出）配套 SC-11 编程电缆。 |
1套 |
|
4 |
变频器实训组件 |
采用台达 A700 变频器，变频器可独立使用，也可以将变频器与 PLC 配套使用； |
1套 |
|
5 |
网孔实操板 |
通过搭配元器件，学生可自行在网孔板上固定、安装、布局、走线和调试，培养学生的动手能力和操作技能。该网孔板还可作为实训项目扩展模块。 |
1套 |
|
6 |
三相鼠笼电动机 |
三相交流 380V 供电， Y 型连接，额定电流 0.2A ，额定转速 1430 r/min ，额定功率功率 40W 。绝缘等级 E 级。 |
1台 |
|
7 |
三相鼠笼电动机 |
三相交流 380V 供电，△型连接，额定电流 0.2A ，额定转速 1430 r/min ，额定功率功率 40W 。绝缘等级 E 级。 |
1台 |
|
8 |
实训指导书 |
1套 |
||
9 |
实训导线及配件 |
采用高可靠护套结构手枪插连接线（不存在任何触电的可能），里面采用无氧铜抽丝而成头发丝般细的多股线，达到超软目的，外包丁晴聚氯乙烯绝缘层，具有柔软、耐压高、强度大、防硬化、韧性好等优点，插头采用实芯铜质件外套铍轻铜弹片，接触安全可靠。 |
1套 |
|
10 |
电工电子工具套装 |
工具箱、数字式万用表、剥线钳、尖嘴钳、斜口钳、验电笔、小十字螺丝刀、大十字螺丝刀、小一字螺丝刀、大一字螺丝刀、小镊子、剪刀、电烙铁、烙铁架、焊锡丝、吸锡器等工具。 |
1套 |
|
11 |
维修仿真 |
|
1点 |
附 |
四、实训项目所需元器件清单
序号 |
名 称 |
型号与规格 |
数量 |
1 |
低压断路器 |
DZ108-20/10-F（ 0.63 ～ 1A ） |
1 |
2 |
螺旋式保险丝 |
RL1-15/3A |
3 |
3 |
直插式保险丝 |
RT14-20/2A |
2 |
4 |
交流接触器 |
LC1-E0610Q5N |
3 |
5 |
辅助触头 |
LAEN11 |
2 |
6 |
热继电器 |
JRS1D-25/Z(0.63-1A) |
1 |
7 |
热继电器座 |
JRS1-25 |
1 |
8 |
通电延时时间继电器 |
ST3PA-B/380V(0-60S) |
1 |
9 |
接线端子排 |
JF5-2.5/5 |
5 |
10 |
G端子导轨 |
1 |
|
11 |
时间继电器座 |
PF-083A |
1 |
12 |
按钮开关盒（三个开关） |
TYX3-P(黑、绿、红 ) |
1 |
13 |
按钮开关盒（两个开关） |
TYX2-P(绿、红 ) |
1 |
14 |
按钮（不带灯） |
LAY16 |
5 |
15 |
塑料安装卡子 |
190 |
|
16 |
不锈钢自攻螺丝 |
90 |
|
17 |
铜芯塑料线 |
RVV(0.75mm2，红色 ) |
1卷 |
18 |
铜芯塑料线 |
RVV(0.75mm2，兰色 ) |
1卷 |
19 |
铜芯塑料线 |
RVV(0.75mm2)，按钮线 |
1卷 |
20 |
铝芯单股塑料线 |
BLV-500-1× 1 |
1卷 |
21 |
针形接头 |
压接 1.5mm2 软线头 |
若干 |
22 |
叉形接头 |
压接 1.5mm2 软线头 |
若干 |
23 |
剥线钳 |
1 |
|
24 |
压线钳 |
1 |
实训内容
1.三相异步电动机直接启动控制
2.三相异步电动机接触器点动控制线路
3.三相异步电动机接触器自锁控制线路
4.具有过载保护的正转控制线路
5.按钮联锁的三相异步电动机接触器正反转控制线路
6.三相异步电动机的顺序控制
7.三相异步电动机的多地控制
8.接触器控制 Y/ △降压起动控制线路
9.时间继电器控制 Y/ △降压起动控制线路
10.安装调试通电延时带直流能耗制动 Y- △启动控制线路
11.接触器联锁的正反转控制线路
12.按钮接触器复合联锁电动机正反转控制线路
13.接触器控制串联电阻降压起动控制线路
14.时间继电器控制串联电阻降压起动控制线路
15.工作台自动往返控制线路
16.半波整流能耗制动控制线路
17.单相运行反接制动控制线路
18.C620型车床的接线、故障与维修
19.Z3040摇臂钻床接线、故障与维修
20.Z3050摇臂钻床实训：让学生掌握 Z3050 摇臂钻床的电气工作原理以及其排故的技能，可进行 20 项故障点的电路考核。
21.X62万能铣床实训考核挂件：让学生掌握 X62W 型铣床的电气工作原理以及其排故的技能，可进行 20 项故障点的电路考核
。
