自由对流横管管外放热系数测试装置

JG

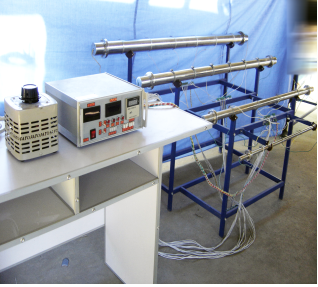

JGRZY —02自由对流横管管外放热系数测试装置

一、功能：

通过对铜管（四种）进行电加热，热量以对流和辐射两种方式散发，根据对自由运动放热的相似分析，整理出准则方程式，从而使学生掌握其实验方法，巩固课堂上所学过的知识。

二、配置：

实验管（自制 φ 80×1600 、 φ60×1400、φ40×1000、φ20×800试管 ）、加热管（ 2KW 、 1.5KW 、 1KW 、 0.5KW 、铜）、温度调节器、数显电流表、数显电压表、数显测温仪表、热电偶（ K 分度）、电控箱（四组）、支架等。

三、技术参数：

电流： 0～10A 电压：0～220V 功率：0～2KW 温度：0～100℃

电源：单相 /220V 功率：2KW

外形尺寸： 2000×2000×1500（㎜）（占地面积）

重量： 180㎏

工作环境：常温

。
