精密型三坐标实训设备-半实物型数控铣床实训设备

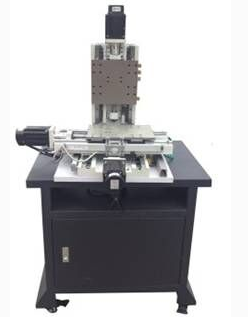

JG761精密型三坐标实训设备

★功能
机械拆装与机电联调
直线导轨E型块拆装、调整实训
联轴器拆装实训
滚珠丝杠螺母副拆装实训
滑台垂直度与平行度检测调整实训
★技术参数
三轴方形进口直线导轨
进口滚珠丝杠（直径/螺距）1605mm
弹性联轴器
丝杠行程： X:300/Y:250/Z:200mm
材质：铸铁
配置电机扭矩：≥2.4N/M
重量：120KG
注：该滑台实训设备可加装精密型位移检测单元（光栅尺）。

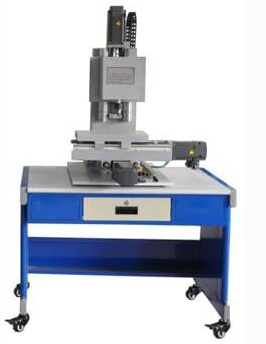

jg-762半实物型数控铣床实训设备

★功能
机械拆装与机电联调；
直线导轨拆装、调整实训；
联轴器拆装实训；
滚珠丝杠螺母副拆装实训；
铝、塑料等软质材料加工实训；
★技术参数
材质：床身、主轴箱采用工程塑料处理加工而成，三轴圆形直线导轨，
可对铝、铜、PVC、有机玻璃等材料进行铣削加工。
电机与弹性联轴器拆装实训；
配置电机扭矩：≥2.4N/M；
三轴采用进口滚珠丝杠（直径/螺距）1605 mm；
★半实物铣床主要参数：
1) 工作台尺寸: 370×200mm；
2) X、Y、Z行程： 350×200×200mm；
3) 主轴夹头： 1-13mm；
4)主电机功率： 180W
5)主轴最高转速： 1500rpm(无级)
6)工作台快速移动速度： 3000mm/min
7)最大切削进给速度： 2000mm/min
8)机床定位精度： ≤0.016mm
9) 外形尺寸： 1200×720×1400
10) 重量： 180KG

jg-763A实物型160数控铣床实训设备

功能
机械拆装与机电联调；
直线导轨拆装、调整实训；
滚珠丝杠螺母副拆装实训；
铝、塑料等软质材料加工实训；
电机与弹性联轴器拆装实训；
★技术参数
实物小铣床由床身、主轴箱、进给传动系统和辅助装置等组成，具有实际加工能力，可对铁、铝、铜、PVC、有机玻璃等材料进行铣削加工。通过对数控小铣床的拆装训练，学员可掌握数控铣床水平度、平行度和垂直度的调整方法等，同时学会百分表、直角尺、游标卡尺、塞尺等工量具的使用方法和机床机械精度的测量方法。
三轴进给传动系统由滚珠丝杠螺母副、方形直线导轨副、轴承、轴承支座、电机支座和工作台等组成，可进行滚珠丝杠的装配与调整、直线导轨的装配与调整、工作台的装配与调整等技能训练。
辅助装置由润滑系统定量注油、开放式防护罩方便学生拆装练习。
配置电机扭矩：≥2.4N/M；
三轴进口滚珠丝杠（直径/螺距）16/05mm；
★ jg-XK160型实物小铣床主要参数：

半实物型数控铣床实训设备

1)工作台面积: 240×240mm；
2)T型槽: 10mm×3；
3)工作台最大承重:30Kg；
4)X向行程/导轨形式:180mm/线轨；
5)Y向行程/导轨形式:160mm/线轨；
6)Z向行程/导轨形式:170mm/线轨；
7)X向快速移动速度:3m/min；
8)Y向快速移动速度:3m/min；
9)Z向快速移动速度:3m/min；
10)主轴电机功率: 0.37KW；
11)主轴转速: 100-2800rpm（变频无级调速）；
12)选用刀具直径范围: 1-16mm；
13)刀柄形式: BT30；
14)定位精度: ±0.01mm；
15)重复定位精度: ±0.008mm；
16) 机床外形尺寸(长宽高)： 1100×960×1550mm ；
17)机床重量： 260kg；

⊙jg-765A实物型240数控铣床实训设备
★功能
机械拆装与机电联调；
滚珠丝杠螺母副拆装实训；
铁、铝、铜、PVC、有机玻璃等材料加工实训；
电机与弹性联轴器拆装实训；
★技术参数
实物铣床由床身、主轴箱、进给传动系统和辅助装置等组成，具有实际加工能力，可对铁、铝、铜、PVC、有机玻璃等材料进行铣削加工；
X/Y/Z轴轴进给传动系统由滚珠丝杠螺母副、燕尾和三角导轨、轴承、轴承支座、电机支座、床鞍等组成；
辅助装置由润滑系统定量注油、开放式防护罩方便学生拆装练习；
配置电机扭矩：≥2.4N/M；
三轴研磨型滚珠丝杠（直径/螺距）20/05mm；
★ jg-XK240型实物小铣床主要参数：

1) 工作台面积：200×500mm
2)T型槽： 10mm×3
3)工作台最大承重:30Kg
4)X向行程:240mm
5)Y向行程:180mm
6)Z向行程:220mm
7)X向快速移动速度:3m/min
8)Y向快速移动速度:3m/min
9)Z向快速移动速度:3m/min
10)主轴电机功率:0.75Kw
11)主轴端面至工作台的距离:70-290mm
12)主轴转速:100-3000rpm（变频无级调速）
13)选用刀具直径范围:1-16mm
14)刀柄形式:BT30
15)定位精度:±0.01mm
16)重复定位精度:±0.008mm
17)机床外形尺寸(长宽高)1350×1400×1550mm
18)机床重量 600Kg

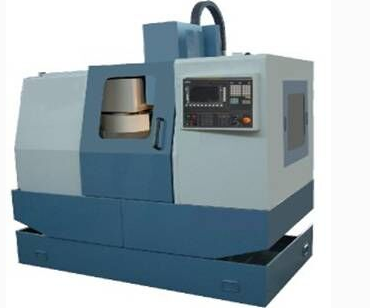

⊙jg-765B实物型7130/32数控铣床实训设备
★功能
机械拆装与机电联调；
滚珠丝杠螺母副拆装实训；
铁、铝、铜、PVC、有机玻璃等材料加工实训；
电机与弹性联轴器拆装实训；
★技术参数
铸件采用树脂砂工艺铸造，多工序人工时效处理；
三轴均采用高精度滚珠丝杠螺母副，滚珠丝杠专用轴承与弹性联轴器，大功率交流伺服驱动，具有优秀的伺服响应；
主轴、同步带轮、同步齿形带采用国内外知名品牌；
配有集中滑润系统，具有油路滑润分配合理，确保机床滑润可靠，达到机床最佳运行状态及延长使用寿命。
机床采用全封闭式外防护罩，喷塑处理；
优质不锈钢导轨防护罩；
配置电机扭矩：≥6N/M；
★ jg-VM7130/32型实物铣床主要参数：

VM7130/32型实物铣床主要参数：

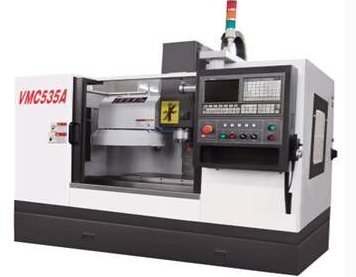

766A实物型535A型高速数控铣床实训设备
★功能
机械拆装与机电联调；
滚珠丝杠螺母副拆装实训；
直线导轨拆装、调整实训；
铁、铝、铜、PVC、有机玻璃等材料加工实训；
电机与弹性联轴器拆装实训；
★技术参数
铸件采用树脂砂工艺铸造，多工序人工时效处理；
三轴均采用高精度台湾品牌滚珠丝杠螺母副，NSK滚珠丝杠专用轴承与德国R+W联轴器，大功率交流伺服驱动，具有优秀的伺服响应；
主轴、同步带轮、同步齿形带、增压缸等主轴部件全套采用台湾知名品牌；
配有集中自动滑润系统，可调间隙、定时、定量供油，具有油路滑润分配合理，低油位报警、泄漏（失压）报警等功能，确保机床滑润可靠，达到机床最佳运行状态及延长使用寿命。
机床采用全封闭式外防护罩，喷塑处理；
优质不锈钢导轨防护罩；
配置电机扭矩：≥6N/M；
★ jg-VM535A型实物铣床主要参数：

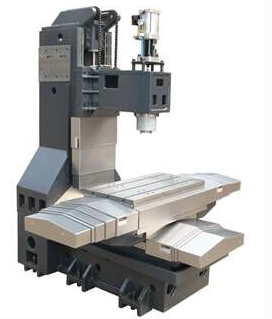

766B实物型535A型高速数控铣床实训设备
★功能
机械拆装与机电联调；
滚珠丝杠螺母副拆装实训；
直线导轨拆装、调整实训；
铁、铝、铜、PVC、有机玻璃等材料加工实训；
电机与弹性联轴器拆装实训；
★技术参数
铸件采用树脂砂工艺铸造，多工序人工时效处理；
三轴均采用高精度台湾品牌滚珠丝杠螺母副，NSK滚珠丝杠专用轴承与德国R+W联轴器，大功率交流伺服驱动，具有优秀的伺服响应；
主轴、同步带轮、同步齿形带、增压缸等主轴部件全套采用台湾知名品牌；
配有集中自动滑润系统，可调间隙、定时、定量供油，具有油路滑润分配合理，低油位报警、泄漏（失压）报警等功能，确保机床滑润可靠，达到机床最佳运行状态及延长使用寿命。
机床采用全开放式，方便拆装；
优质不锈钢导轨防护罩；
配置电机扭矩：≥6N/M；
★ jg-VM535A型实物铣床主要参数：

。
