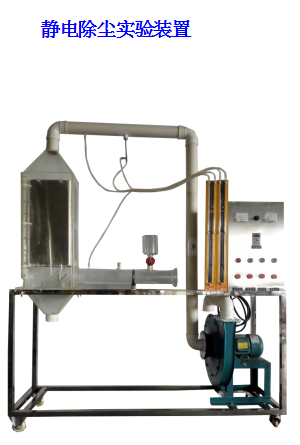

静电除尘实验装置 JGKY-552
设备特点：
• 设备布局合理、美观，结构清晰，整体感强。
• 静电除尘箱为透明有机玻璃制造，可观察静电除尘器的内部结构，及实验过程中静电除尘的具体现象。
实验目的：
• 了解电除尘器的电极配置和供电装置，观察电晕放电的外观形态。
• 测定板式静电除尘器的除尘效率。
• 管道中各点流速和气体流量的测定。
• 板式静电除尘器的压力损失和阻力系数的测定。
• 确定静电除尘器的风压、风速、电压、电流板间距等因素对除尘效率的影响。
主要配置：
静电除尘器、高压静电发生器（含变压器、整流器、高压发生装置、控制装置）、抽风机、变频器、机械振打装置、发尘箱、集尘装置、尾气收集装置、不锈钢框架、控制屏。
技术参数：
1 、环境温度： 5 ℃～ 40 ℃，配电： 380V ，三相四线制 功率 1.1KW 。
2 、粉尘加入瓶、粉尘接受瓶等均由 304 不锈钢制成。
3 、尾气收集装置含收集罩、收集管道和收集箱。
4 、高压静电发生器：工作电压 0-20KV ，工作电流 0-20mA 。
5 、机械振打装置：电机功率 25W ，转速 0-50r/min 。
6、处理粉尘粒径，0.1～100μm ， 除尘效率约： 90％ 。
7、集尘板：尺寸450×240mm ，集尘板总面积：0.32m 2 。
8 、静电除尘器由有机玻璃制成，便于观察。
9 、风机：风量 1000m 3 /h ，风压 1500Pa ，功率 1.1KW ，转速 2800r/min 。
10 、控制屏和框架均为 304 不锈钢，结构紧凑，外形美观，流程简单，操作方便。
11、 装置外形尺寸： 1 5 00 × 6 00 × 2000mm ， 框架 为可移动式设计， 带脚轮及禁锢脚。
。
