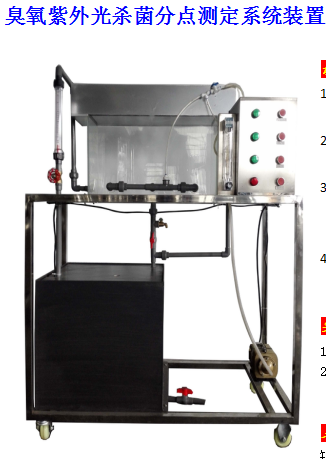

J臭氧紫外光杀菌分点测定系统装置 JGKY-508
设备特点：
• 设备布局合理、美观，结构清晰，整体感强。
• 布气管布气均匀，可使臭氧与待净化水充分接触，提高反应速率。
• 紫外灯设有定向防护罩，保证净化水的有效照射面积，同时减少对操作人员的辐射。
• 矩形槽反应器由透明有机玻璃制造，可直观有效的观察反应现象。
实验目的：
• 了解臭氧杀菌和紫外光杀菌的工作原理。
• 测定不同时间废水中有机物浓度的变化，比较不同有机废水 COD浓度的变化规律。
主要配置：
矩形槽反应器、紫外灯、臭氧发生器、充氧泵、水泵、流量计、臭氧布气管、电路控制系统、不锈钢框架、控制屏。
技术参数：
• 环境温度： 5℃～40℃，配电：220V，300W。
• 气泵：功率 105W，最大排气量85L/min。
• 臭氧发生器：臭氧气量 5g/h,臭氧浓度:10-60mg/L。
• 水泵：最高扬程： 8m，最大流量：12L/min,功率90W。
• 流量测量与调节：转子流量计，气体流量： 16-160L/h,液体流量：16-160L/h。
• 矩形槽反应器尺寸：尺寸 550 × 200mm，有机玻璃制作；紫外灯：253.7nm。
• 各项电路指示，流量，阀门操作均在控制面板进行。
• 控制屏和框架均为 304不锈钢，结构紧凑，外形美观，流程简单，操作方便。
• 外形尺寸： 1000 × 500 × 1400mm ， 框架 为可移动式设计， 带脚轮及禁 锢脚 。
。
