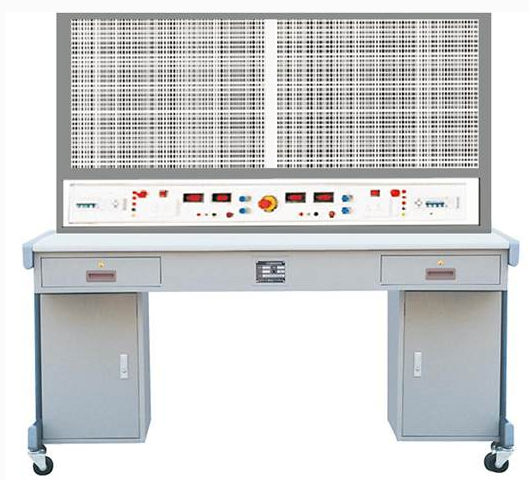

JG -DLJB供电所装表接电实训装置
装表接电实训装置范围
本规范适用于供电所装表接电人员开展装表接电操作实训。
GB50054-2011 低压配电设计规范
DL/T 499 农网低压电力技术规程
DL/T 645-2007 多功能电能表通信协议
Q/GDW 129-2005 电力负荷管理系统通用技术条件
Q/GDW 130-2005 电力负荷管理系统数据传输规约
Q/GDW 358 《 0.5S 级三相智能电能表技术规范》
Q/GDW 347 《电能计量装置通用设计》
Q/GDW 462 《农网建设与改造技术导则》
装表接电实训装置主要功能
3.1实训装置采用单面双工位设计，为供电所装表接电人员提供电能表及采集终端安装、接线、调试操作平台；
3.2实训装置可用于单相、三相三线、三相四线智能电能表与采集终端联合接线练习；
3.3实训装置在接线完成后，可进行通电调试，检查接线的正确性；并对智能电能表、采集终端进行参数设置和终端调试；
3.4实训装置提供三相四线（ 3*220/380V ）电压接线端子和三相三线（ 3*100V ）电压接线端子，两种电压通过隔离互感器完全与市电隔离，确保实训人员人身安全，隔离互感器应封闭放置于柜体下方；
3.5实训装置应配置具有带远程费控的低压励磁脱扣断路器，具备远程分合闸功能；可用于实训人员进行费控控制回路接线练习 ;
3.6实训装置操作实训部分采用网孔板形式，可供安装各种智能电能表、接线盒、互感器等计量设备；
3.7实训装置底部应配置优质带刹车万向脚轮。
3.8实训装置在漏电保护器后端安装急停开关，装置上采用半嵌入式安装，便于停送电操作。
3.9实训装置各路电源必须安装指示灯，通电时指示灯显示。
装表接电实训装置标准配置表
序号 |
名 称 |
规格型号 |
单位 |
数量 |
1 |
装表接电实训装置 |
机柜 |
台 |
1 |
2 |
电压隔离互感器 |
容量 20VA （单相） |
台 |
3 |
3 |
电压隔离互感器 |
容量 20VA （三相） |
台 |
1 |
4 |
带远程费控的低压励磁脱扣断路器 |
100A （带远程费控的低压励磁脱扣断路器） |
台 |
2 |
5 |
接线端子 |
5P |
台 |
4 |
6 |
接线端子 |
3P |
台 |
4 |
7 |
低压电流互感器 |
100/5A ， 0.5S |
台 |
6 |
8 |
三相四线接线盒 |
台 |
2 |
|
9 |
三相三线接线盒 |
台 |
2 |
|
10 |
漏电保护开关 |
DZ47LE-32/D/32A/4P/0.03A |
台 |
3 |
11 |
指示灯 |
AD26B-22D/AC380V/R 红 |
台 |
12 |
12 |
急停开关 |
个 |
1 |
|
13 |
电压转换开关 |
LW5-16YH3/3 |
个 |
2 |
14 |
电压表 |
6L2V-450V |
个 |
2 |
15 |
五孔插座 |
个 |
2 |
技术参数
5.1使用环境：温度： -15 ℃ ~+45 ℃，湿度：≤ 75% ，海拔＜ 4000m ；
5.2输入电电压：三相 AC 3*220V × (1 ± 10%) ； 50 Hz ± 0.5 Hz ；
5.3输出电电压：三相 AC 3*220V × (1 ± 10%) 和三相 AC 3*57.7V × (1 ± 10%) ； 50 Hz ± 0.5 Hz ；
5.4外形尺寸 ( 长×宽×高 ) ： 1600 × 600 × 1800 ，操作台台面离地高度 750 （含万向轮高度） ( 单位： mm) ；
5.5装置容量：＜ 1kW ；
5.6网孔板材质：优质钢材镀锌；
5.7单工位网孔板尺寸（宽×高）： 750 × 768( 单位： mm ； )
5.8台体材质：优质钢材喷塑。
6． 2 技术资料
6． 2 ． 1 随机文件资料：
产品合格证；
产品说明书；
附：供电所装表接电实训装置外形尺寸图
JGSB-ZNDBT智能电表演示台
智能电表演示台不锈钢材质或其他高密度材质一体成型，表面定制国网色金属烤漆智能电表展示台、内嵌电源控制模块、透明亚克力宣传展示插槽、四个五孔与 USB 智能插座、四个嵌入式十分位电量计量表、一组 led 线性固定式灯光演示模块、两个小电器；支持智能插座。 （图片参考尺寸： 900*1750*1060 ）
。
