JGDPD-01A低压配电操作实训室设备
1.1产品概述：

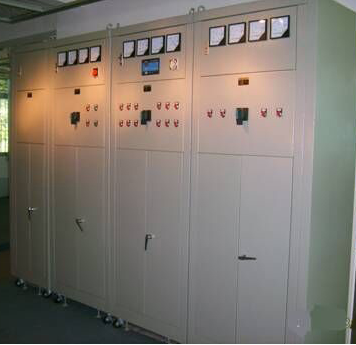

低压配电操作实训室设备装置主要由计量柜、进线柜、补偿柜及出线柜四部分组成。柜体装置有三相有功电能表、三相无功电能表、电流互感器、接线铜排、隔离开关、万能低压断路器、补偿电容、功率因数控制器、低压断路器、指示仪表等器件。适用于职业学院、技工学校等用于高级维修电工的实训考核。
1.2技术参数：
1.工作电源：三相五线 380V ± 5% 50Hz
2.安全保护：漏电保护（动作电流≤ 30Ma ），过流保护，熔断器保护
3.每柜外形尺寸： 660 × 600 × 2300mm
4.额定电流： 100A
5.工作环境：温度 0 ℃～ 50 ℃
6.相对湿度 35 ～ 85% 海拔＜ 4000m
1.4产品结构：
所有柜体均采用优质钢板做骨架，经过机械加工成型，外表面喷涂彩色环氧聚塑，整机既坚固耐用，又美观大方。柜子的底部采用带刹车的万向轮，移动和固定两相宜，方便调整设备的摆放位置。
1.5基本配置及详细说明：
序号 |
设备名称 |
设备型号 |
设备规格 |
单位 |
数量 |
1 |
计量控制实训柜 |
SBDPD-01A-1 |
600× 600 × 2300mm |
台 |
1 |
2 |
进线控制实训柜 |
SBDPD-01A-2 |
800× 600 × 2300mm |
台 |
1 |
3 |
电容补偿实训柜 |
SBDPD-01A-3 |
800× 600 × 2300mm |
台 |
1 |
4 |
出线控制实训柜 |
SBDPD-01A-4 |
800× 600 × 2300mm |
台 |
1 |
5 |
三相异步电机 |
1.1KW 380V |
台 |
1 |
|
6 |
实训指导书 |
SBDPD-01A |
份 |
1 |
|
7 |
工程材料 |
套 |
1 |
JGDPD-01A低压配电柜产品基本配置详细说明
N0 |
配置名称 |
型号规格 |
1 |
计量控制实训柜 |
SBDPD-01A-1配置有互感器、电能表、电压电流表等，作为总电能的计量。学生能自行连接控制线路。 |
2 |
进线控制实训柜 |
SBDPD-01A-2配置有万能式断路器、互感器、电压电流表，作为总电源的进线控制。学生能自行连接控制线路。 |
3 |
电容补偿实训柜 |
SBDPD-01A-3配置有补偿电容、交流接触器、电抗器、功率因数补偿控制器、电压电流表、功率因数表等，作为电源功率因数的补偿。学生能自行连接控制线路。 |
4 |
出线控制实训柜 |
SBDPD-01A-4配置有自动空气断路器、互感器、电压电流表等，作为电能的分组控制。学生能自行连接控制线路。 |
5 |
安装调试 |
1.6实验内容：
1、低压一次回路图的测绘实训
2、低压二次回路图的测绘实训
3、计量柜的接线实训
4、进线柜的接线实训
5、电容补偿柜的接线实训
6、出线柜的接线实训
1.8 低压柜由：计量柜、进线柜、补偿柜、出线柜四个柜体组成。
1.8.1 SBDPD-01A-1教学低压计量控制实训柜
1.8.1.1设备概述：
主要由三相有功电能表、三相无功电能表、接线铜排等组成，用于计量线路中有功功率与无功功率。
1.8.1.2技术参数：
工作电源：三相五线 380V ± 5% 50Hz
安全保护：漏电保护（动作电流≤ 30Ma ），过流保护，熔断器保护
外形尺寸： 660 × 600 × 2300mm
额定电流： 250A
工作环境：温度 0 ℃～ 50 ℃
相对湿度 35 ～ 85% 海拔＜ 4000m
1.8.1.3设备结构
整个柜体为钢制结构，经过机械加工成形，外表面喷涂彩色环氧聚塑，坚固美观。柜体的底部采用带刹车的万向轮，移动和固定两相宜，方便调整设备的摆放位置。
1.8.1.4设备配置 : ( 每台本配置 )
NO |
配置名称 |
型 号 |
规格 ( 长×宽×高 ) |
单位 |
数量 |
1 |
全钢制结构柜体 |
660× 600 × 2300 |
台 |
1 |
|
2 |
三相四线有功电能表 |
DT862-4型 |
块 |
1 |
|
3 |
三相四线无功电能表 |
DX862-4型 |
块 |
1 |
|
4 |
电流互感器 |
套 |
3 |
1.8.2 JGDPD-01A-2教学低压进线控制实训柜
1.8.2.1设备概述：
主要由隔离开关、万能低压断路器、控制按钮、指示灯等部分组成，主要用于线路中电源的隔离及带负载的启停控制。万能低压断路器具有手动及电动储能功能。
1.8.2.2技术参数：
1、工作电源：三相五线 380V ± 5% 50Hz
2、安全保护：漏电保护（动作电流≤ 30Ma ），过流保护，熔断器保护
3、外形尺寸： 800 × 600 × 2300mm
4、额定电流： 250A
5、工作环境：温度 0 ℃～ 50 ℃
6、相对湿度 35 ～ 85% 海拔＜ 4000m
1.8.2.3设备结构
整个柜体为钢制结构，经过机械加工成型，外表面喷涂彩色环氧聚塑，坚固美观。柜体的底部采用带刹车的万向轮，移动和固定两相宜，方便调整设备的摆放位置。
1.8.2.4设备配置 :( 每台本配置 )
NO |
配置名称 |
型号 |
规格 |
单位 |
数量 |
1 |
全钢制结构柜体 |
800× 600 × 2300 |
台 |
1 |
|
2 |
三相四线指针式电流表 |
正泰 |
套 |
3 |
|
3 |
三相四线指针式电压表 |
正泰 |
个 |
1 |
|
4 |
正泰万能转换开关 |
LW5D-16YH3/3 |
套 |
2 |
|
5 |
万能式断路器 |
DW15-200 |
个 |
1 |
|
6 |
电流互感器 |
LMZ3-0.66 |
套 |
4 |
|
7 |
控制箱 |
DK-10 |
个 |
1 |
|
8 |
电磁线圈 |
正泰 |
φ 0.64 1100 匝 |
个 |
1 |
9 |
分励脱扣器线圈 |
正泰 |
交流 380V 50HZ |
个 |
1 |
10 |
分闸、合闸控制按钮 |
套 |
4 |
1.8.3 JGDPD-01A-3教学电容补偿实训柜
1.8.3.1设备概述：
主要由无功功率自动补偿装置、补偿电容器、电抗器、交流接触器、热过载继电器、电压表、功率因数表等部分组成，可根据驱动负载的性质自动地切换补偿电容的数量。
1.8.3.2技术参数：
1、工作电源：三相五线 380V ± 5% 50Hz
2、安全保护：漏电保护（动作电流≤ 30Ma ），过流保护，熔断器保护
3、外形尺寸： 800 × 600 × 2300mm
4、额定电流： 125A
5、工作环境：温度 0 ℃～ 50 ℃
6、相对湿度 35 ～ 85% 海拔＜ 4000m
1.8.3.3设备结构
整个柜体为钢制结构，经过机械加工成型，外表面喷涂彩色环氧聚塑，坚固美观。柜体的底部采用带刹车的万向轮，移动和固定两相宜，方便调整设备的摆放位置。
1.8.3.4设备配置 : ( 每台本配置 )
NO |
配置名称 |
型 号 |
规格 ( 长×宽×高 ) |
单位 |
数量 |
1 |
全钢制结构柜体 |
800× 600 × 2300 |
台 |
1 |
|
2 |
限流电抗器 |
XD1-16 |
套 |
18 |
|
3 |
电流互感器 |
LM2J1-0.5 |
套 |
3 |
|
4 |
交流接触器 |
CJ20-40 |
套 |
6 |
|
5 |
热过载继电器 |
JR36-63 |
套 |
6 |
|
6 |
有填料管式熔断器插座 |
RT14-32 |
套 |
6 |
|
7 |
正泰万能转换开关 |
LW-16 |
套 |
2 |
|
8 |
无功率自动补偿控制器 |
JKG2B-6 |
个 |
1 |
|
9 |
三相四线指针式电流表 |
正泰 |
套 |
3 |
|
10 |
三相四线指针式功率因数表 |
正泰 |
个 |
1 |
|
11 |
回路控制指示灯 |
套 |
12 |
||
12 |
电源线 |
m |
适量 |
1.8.4 JGDPD-01A-4教学出线控制实训柜
1.8.4.1设备概述：
主要由隔离开关、低压断路器、铜排等部分组成。可根据负载的大小选择相应规格的漏电断路器控制输出。
1.8.4.2技术参数：
1、工作电源：三相五线 380V ± 5% 50Hz
2、安全保护：漏电保护（动作电流≤ 30Ma ），过流保护，熔断器保护
3、外形尺寸： 860 × 600 × 2300mm
4、额定电流： 250A
5、工作环境：温度 0 ℃～ 50 ℃
6、相对湿度 35 ～ 85% 海拔＜ 4000m
1.8.4.3设备结构
整个柜体为钢制结构，经过机械加工成型，外表面喷涂彩色环氧聚塑，坚固美观。柜体的底部采用带刹车的万向轮，移动和固定两相宜，方便调整设备的摆放位置。
1.8.4.4设备配置 : ( 每台本配置 )
NO |
配置名称 |
型 号 |
规格 ( 长×宽×高 ) |
单位 |
数量 |
1 |
全钢制结构柜体 |
860× 600 × 2300 |
台 |
1 |
|
2 |
回路控制指示灯 |
套 |
4 |
||
3 |
三相四线指针式电流表 |
正泰 |
套 |
4 |
|
4 |
万能转换开关 |
LW-16 |
个 |
1 |
|
5 |
塑料外壳式断路器 |
DZ20J-100/3300 |
套 |
4 |
|
6 |
电流互感器 |
LMZ3-0.66 |
套 |
4 |
|
7 |
电源线 |
m |
适量 |
。
