JG SBBK-535G电子学综合实验装置
一、产品的特点 :
电子学综合实验装置是结合模拟、数字电路两门课程的实验教学特点，参照现有的教学实验产品，由全国多所院校的老师提出设计方案并改进而来的。此款产品借鉴了国内主流产品的设计特点，总结学校在实验课程中发现的问题，有针对性的加以解决。产品本着实验设计型提高学生的动手能力培养、产品牢固型提高产品的皮实验程度不易损坏、操作灵活型产品使用灵活保管方便。
实验系统采用模块化设计，重要知识点电路开放，电路形式、元件选取、数值大小均需要学生自行设计，是真实的设计型产品。配套完整的元件库，库中元件丰富，结合电路的开放结构学生可自行从元件库中选择电阻、电感、电容等元件，应用到系统中。电路元件采用 1/2W 电阻，电感、电容采用 100V 以上耐压直插元件，提高产品的整体牢固性，设备不易损坏。可调电容采用双联电容、电位器采用进口手柄器件，即易于操作，又不易损坏。
电路采用单元实验板形式组成，单元实验板按实验类型分类，有不同的实验模式。各模块即可独立实验，又可相互组合，完成系统实验。单元实验重要知识点开放，由学生设计后在库中选取相应参数元件，插入到选定位置。器件选用上符合不易损坏、参数可调范围大、更换方便的要求。
模拟、数字电子技术实验系统为实验室一体化规划，对实验产品的存储、保管统一设计，配备有模块保存柜、信号线理线架等收纳器。学生实验结束后，要按要求把实验物品放置到统一的规划公位置，便于检查也使实验室整洁化一。

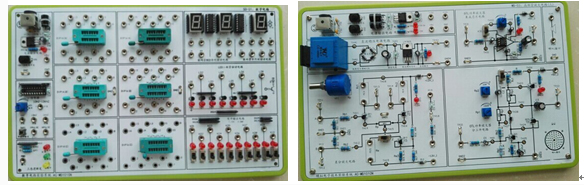

电子学综合实验装置实验板：
电源无线总控制系统

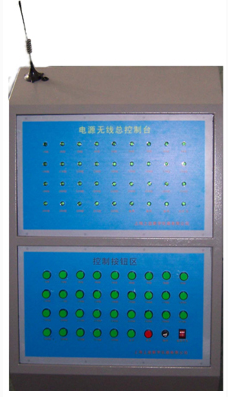

"电源无线总控制台 " 针对普通电源控制台诸多缺点而设计。利用单片机进行数字编码、解码，通过无线数字收发模块发送接收控制编码，实现电源的无线控制。控制台具有结构简单、操作方便、可靠性高，易于维护等优点，解决了传统布线式的电源控制台连接导线多、布线麻烦以及布线成本高等致命缺点。总控制台与被控实验设备在电气上相互独立，有利于实验室布局的改变及重组。
一、要求
1.该设备以 315MHz 无线数字收发模块为无线传输载体，配合单片机编码解码实现多个实验室、多台实验设备电源的无线开关控制。
2.电源无线总控制台 " 可对单个实验室的 15 台实验设备进行单台、多台或全部设备的电源开关无线控制。
3.每台设备有对应的指示灯指示当前的电源开关状态；对实训室 15 台实验设备的电源开关无线控制。
4.配有上位机软件，可通过电脑对实验设备的电源开关进行控制。
二、装置配置
1.按键模块：按键模块分为电源开关控制键和功能键，其中 "1 号台 " ～ "15 号台 " 及 " 全开 " 和 " 全关 " 为电源开关控制键， " 确认 " 和 " 取消 " 为功能键。 "1 号台 " ～ " 15 号台 " 开关控制键分别对应一个实验室的 15 台实验设备，实现单台控制操作； " 全开 " 和 " 全关 " 对应实验室所有实验设备，可实现所有实验设备的一键开关控制； " 确认 " 和 " 取消 " 键对开关控制键的操作进行确认或取消。
2.状态指示模块：该模块有 "1 号台 " ～ " 15 号台 " 共 15 个指示灯，分别指示该控制台对应实验室的 15 台实验设备的电源开关状态，灯常亮表示对应实验台电源开，灯常灭表示对应实验台电源关，灯闪烁表示对该实验台正在进行开关控制操作，处于等待确认状态，通过闪烁时间比来区分设备当前开关状态与操作状态。
3.发射模块：载波频率为 315MHz ，通过配套天线发射总控台的数字编码。
4.通信串口：通信串口为总控制台与电脑的通信接口，可使用上位机软件对实验设备进行开关控制，上位机软件界面简洁，操作方便。
三、上位机软件功能
1.串口扫描检测
2.通过串口发送工作台工作命令
3.接收识别主控制台发送工作台开关控制的命令，并刷新工作台状态显示
4.能控制最多 32 工作台
5.开关工作台操作时间显示

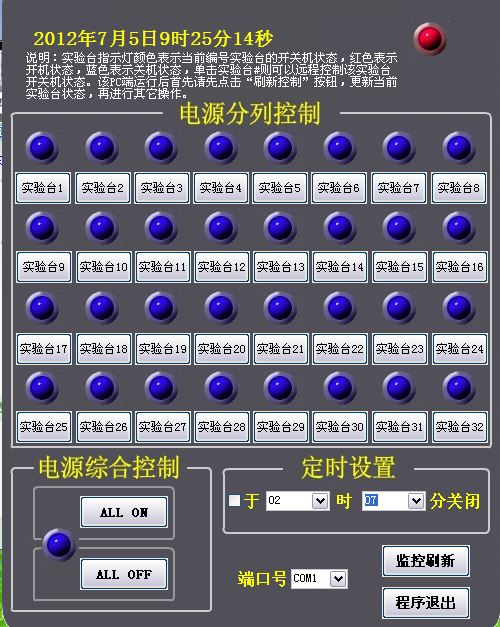

软件界面：
二、适用范围 :
适用于高等院校及要求较高的中专、技校、职业学校，可完成模拟电子技术、数字电路等课程实验。该设备是现有实验室设备的更新换代或新建、扩建实验室的理想产品，它的配备是学校上水平、上等级的重要标志。
三、实验台和实验操作桌结构及功能 :
1 、实验台构成与性能 :
1.1.电源及参数
1.1.1 输入电源 : 单相三线输入
1.1.2 电源输出：有保险丝和漏电保护开关二级保护功能。
A 组 : 一台 0.5KVA 单相 0 ～ 250V 输出。
B 组 : 低压交流电压 3 － 24V 分七档可调，最大输出电流 1.5A ，电流表指示。
C 组 : 低压直流稳压电源，电压 5V ，电流 0.5A ，电流表指示。
D 组 : 双路稳流稳压电源，二路输出电压均为 0 ～ 30V ，由多圈电位器连续调节，输出最大电流为 1.5A ，每路电源输出有 0.5 级数字电流表、电压表指示。电压稳压度 <10 － 2 ，负稳压度 <10 － 2 ，纹波电压 : <5mV 。
E 组 : 单相交流市电输出，供用户自备设备使用。
1.2 功率输出函数发生器：
1）采用直接数字频率合成（ DDS ）产生高精度正弦波，方波和三角波。采用大屏幕 LCD 显示输出频率、波形，衰减值。
2）正弦波输出幅度≥ 10V, 输出阻抗 50 Ω，失真度 <1% （ 0.1HZ-- 1KHz ）。
3）频率范围 : 0.1HZ~3MHz, 采用键盘直接输入数字设定频率 , 。
4）输出幅度采用电位器调节，正弦波输出具有 20db,40db 衰减。
5）方波占空比可调 , 调节范围： 1%-99% 调节；方波和三角波采用 TTL 电平输出。
6）频率计最高测量范围 100MHz ，自动换档。
1.3单次脉冲 : 每次可输出一对正负脉冲。
1.4 音频功率放大器：输入音频 电压不低于 10mV ，输出功率不小于 1W ，音量可调，内有喇叭，用于放大电路扩音，也可作信号寻迹。
1.5 七段译码器： 3 组七段译码器及对应译码显示数码管。
1.6 外测交直流二用电流表 : 精度 0.5 级 , 三位半数字式显示，测量范围 :0 ～ 1000mA
1.7 外测交直流二用电压表 : 精度 0.5 级 , 三位半数字式显示，测量范围 :0 ～ 99.9V 。
2 、实验操作桌 : 采用工业铝合金型材框架，面板厚度为 25MM ，优质密度板外防火板贴面，下面配有储存柜，实训台下方还设有四个带刹车的万向轮，便于移动和固定。
3、实验板：
MD01号板 晶体管基本放大电路 此板中包含的电路有：
供电电路：
1、 +12V ， 1A ，带自恢复保护电路。
2、 -12V ， 1A ，带自恢复保护电路。
3、带电源滤波、工作指示等
晶体管共射极放大电路：
输入、输出电容可插拔式开放型设计。
偏置电阻、射极电阻、负载电阻可插拔式开放型设计。
留有电源输入端子孔，带有防反接功能。
电源支路带有功能开关，方便支路电阻测量。
晶体管共集电极放大电路：
1、偏置电阻、负载电阻可插拔式开放型设计。
2、留有电源输入端子孔，带有防反接功能。
3、电源支路带有功能开关，方便支路电阻测量。
场效应管共源级放大电路：
1、负载电阻可插拔式开放型设计。
2、留有电源输入端子孔，带有防反接功能。
3、弓形针、圆孔针配套使用，方便学生操作和实验。
MD02号板 晶体管基本放大电路 此板中包含的电路有：
供电电路：
1、 +12V ， 1A ，带自恢复保护电路。
2、 -12V ， 1A ，带自恢复保护电路。
3、带电源滤波、工作指示等
晶体管两级负反馈放大电路：
1、输入、输出电容可插拔式开放型设计。
2、偏置电阻、射极电阻、负载电阻可插拔式开放型设计。
3、留有电源输入端子孔，带有防反接功能。
4、电源支路带有功能开关，方便支路电阻测量。
晶体管共集电极放大电路：
偏置电阻、负载电阻可插拔式开放型设计。
输入、输出电容可插拔式开放型设计。
留有电源输入端子孔，带有防反接功能。
反馈回路带通断功能。
5、电源支路带有功能开关，方便支路电阻测量。
MD03号板 晶体管基本放大电路 此板中包含的电路有：
供电电路：
1、 +12V ， 1A ，带自恢复保护电路。
2、 -12V ， 1A ，带自恢复保护电路。
3、带电源滤波、工作指示等
差分放大器电路：
1、输入回路、负载回路可插拔式开放型设计。
2、进口多圈精密可调电阻。
3、留有电源输入端子孔，带有防反接功能。
4、电源支路带有功能开关，方便支路电阻测量
OTL分立件功率放大器电路：
可调电位器可插拔，易于更换。
支路测试点设置合理，便于测量。
3、留有电源输入端子孔，带有防反接功能。
4、电源支路带有功能开关，方便支路电阻测量
OTL集成功率放大器电路：
1、可调电位器可插拔，易于更换。
2、支路测试点设置合理，便于测量。
3、留有电源输入端子孔，带有防反接功能。
4、电源支路带有功能开关，方便支路电阻测量
喇叭音响电路：
1、 8 欧外置喇叭。
2、输入、输出回路开放。
MD04号板 集成运算放大器电路 此板中包含的电路有：
供电电路：
1、 +12V ， 1A ，带自恢复保护电路。
2、 -12V ， 1A ，带自恢复保护电路。
3、带电源滤波、工作指示等
积分 / 微分、指数 / 对数运算电路：
1、输入回路、反馈回路可插拔式开放型设计。
2、留有电源输入端子孔，带有防反接功能。
3、电路由学生自行设计完成。
比例放大、加减法、比较器运算电路：
1、输入回路、反馈回路可插拔式开放型设计。
2、留有电源输入端子孔，带有防反接功能。
3、电路由学生自行设计完成。
带阻有源滤波器电路：
1、电路参数开放，由学生自行设计，并由器件库中选取。
2、支路测试点设置合理，便于测量。
3、留有电源输入端子孔，带有防反接功能。
低通、高通、带通有源滤波器电路：
1、电路参数开放，由学生自行设计，并由器件库中选取。
2、支路测试点设置合理，便于测量。
3、留有电源输入端子孔，带有防反接功能。
RC振荡器电路
1、电路参数开放，由学生自行设计，并由器件库中选取。
2、支路测试点设置合理，便于测量。
3、留有电源输入端子孔，带有防反接功能。
可调直流电平输出电路：
两路输出。
-8V至 +8V 连续可调。
MD05号板 数字电路此板中包含的电路有：
供电电路：
1、 +12V ， 1A ，带自恢复保护电路。
2、 -12V ， 1A ，带自恢复保护电路。
带电源滤波、工作指示等
信号源电路：
方波 1HZ 幅度 5V ；方波 10HZ 幅度 5V ；方波 1KHZ 幅度 5V 。
方波 10HZ 至 10KHZ 连续可调，幅度 5V 。
正向单脉冲输出、反向单脉冲输出。
三太逻辑笔电路：
输入 - 高电平
输入 - 高阻态
输入 - 低电平
芯片座电路 ;
1、 14 芯锁紧芯片座 6 个。
2、芯片座引脚与铆孔一一对应引出。
数码管 BCD 译码驱动电路：
数码管共阴极驱动电路：
LED二极管驱动电路：
电平状态输出电路：
MD06号板 元件库板此板中包含的元件有：
电容元件
电阻元件
可调电容（双联可调电容、小瓷片可调电容）
可调电阻
电感元件
四、设备配置清单
NO |
配置名称 |
型号规格 |
单位 |
数量 |
备注 |
2 |
学生机头 |
台 |
1 |
||
3 |
学生桌 |
个 |
1 |
||
4 |
学生桌面板 |
块 |
1 |
||
5 |
绝缘皮 |
张 |
1 |
||
6 |
凳子 |
张 |
2 |
||
7 |
工具 |
套 |
1 |
||
（ 1 ） |
螺丝刀 |
小十字 |
把 |
1 |
|
（ 2 ） |
螺丝刀 |
大十字 |
把 |
1 |
|
（ 3 ） |
螺丝刀 |
小一字 |
把 |
1 |
|
（ 4 ） |
螺丝刀 |
大一字 |
把 |
1 |
|
（ 5 ） |
剥线钳 |
把 |
1 |
||
（ 6 ） |
尖觜钳 |
把 |
1 |
||
（ 7 ） |
万用表 |
MF-47 |
只 |
1 |
|
（ 8 ） |
数字万用表 |
DT890B+ |
只 |
1 |
|
8 |
实验板 |
晶体管基本放大器板 1 |
套 |
1 |
|
晶体管基本放大器板 2 |
|||||
晶体管基本放大器板 3 |
|||||
集成运算放大器板 |
|||||
数字电路板 |
|||||
元件库板及元件 |
|||||
CPLD（ EPM570 ）可编程数字电路板 |
|||||
9 |
专用导线 |
套 |
1 |
||
10 |
信号线 |
根 |
1 |
六、创新实验项目
1 ）、基础实验
实验一、晶体管共射极放大器实验
实验二、晶体管共集电极放大器实验
实验三、结型场效应管共源放大器实验
实验四、晶体管两级负反馈放大器实验
实验五、直流稳压电源实验
实验六、 OTL 集成功率放大器实验
实验七、 OTL 分立功率放大器实验
实验八、差分放大器实验
实验九、积分、微分、指数、对数运算实验
实验十、比例放大、加减法、比较器运算实验
实验十一、低通、高通、带通、带阻有源滤波器实验
实验十二、 RC 振荡器实验
实验十三、可调直流电平输出实验
实验十四、门电路电参数的测试
实验十五、 CMOS 门电路测试
实验十六、门电路逻辑功能及测试实验五 组合逻辑电路（半加器全加器及逻辑运算）
实验十七、触发器（一） R-S ， D ， J-K
实验十八、三态输出触发器及锁存器实验
实验十九、时序电路测试及研究
实验二十、集成计数器及寄存器
实验二十一、译码管和数据选择器
实验二十二、波形产生及单稳态触发器
实验二十三、时序电路应用
2）、设计型实验
实验一、晶体管共射极放大器实验（偏置电压、放大位数可设置）
实验二、晶体管两级负反馈放大器实验（偏置电压、放大位数可设置）
实验三、差分放大器实验（可设置）
实验四、集成运算放大器实验（可设置）
3）、系统综合实验
实验一、前置放大、有源滤波、功率放大、音响综合实验
实验二、波形发生器综合实验
。
