JG GYD-01D 电子产品装配与调试生产线
( 每台 2 工位 )
一、技术性能
输入电源： 220V ± 10% 50Hz
工作环境：温度 -10 ℃～ +40 ℃ 相对湿度＜ 85%(25 ℃ ) 海拔＜ 4000m
装置容量：＜ 200VA
外形尺寸：单个实训台的尺寸为 1.1m × 1.3m × 2m （双面型） , 两边工作台面宽度为 500mm 。
二、系统配置

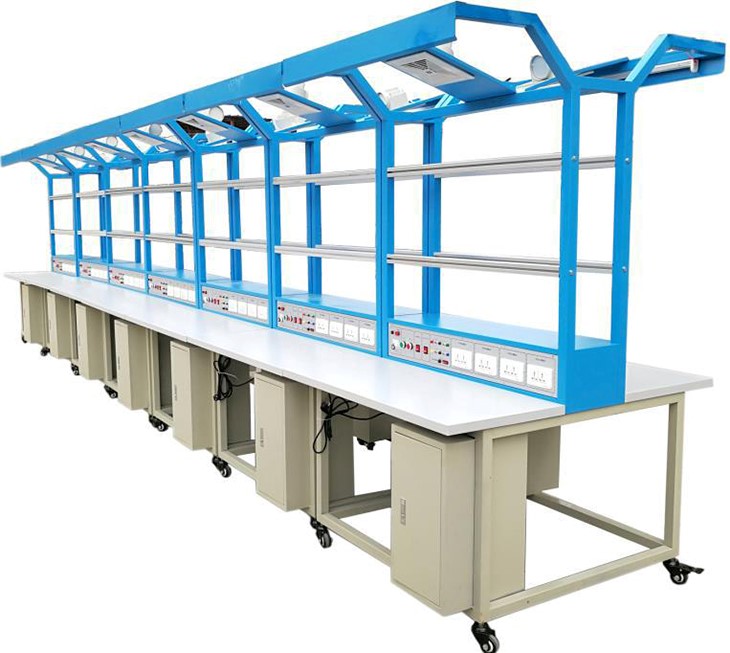

实训装置主要由实训台、电源箱、实训线路板、元件包、工具套件等组成。实训装置为两面双组型结构 , 正反两面均有以下相同的资源。
1. 实训台
实训台上提供日光灯（用于照明） 2 个，透明的 PVC 板 4 个，可夹放原理图等资料，另外还配备三芯双联暗插座 4 个、两芯暗插座 2 个、工具柜 2 个，工作台面设有绿色防静电桌垫，整个装配线安全可靠。
2. 电源箱
输入电源为 220V ± 10% 50Hz ，最大电流 20A ，可以提供 25 套（既 50 工位）实训台的电源；且具有电源指示、漏电保护功能，使用安全可靠。
3. 实训挂件（ 2 套 / 台）
1 ）直流电源单元
提供± 5V 、± 12V 两组电源和 0 ～ 30V/0.5A 的直流稳压电源。
2 ）功率输出函数发生器：
(1) 采用直接数字频率合成（ DDS ）产生高精度正弦波，方波和三角波。
(2) 大屏幕 LCD 显示输出频率、波形、减值。
(3) 正弦波输出幅度≥ 10V, 输出阻抗 50 Ω，失真度 <1% （ 0.1HZ-- 1KHz ）。
(4) 频率范围 : 0.1HZ~3MHz, 采用数字键盘直接输入数字设定频率。
(5) 输出幅度采用电位器调节，正弦波输出具有 20db,40db 衰减。
(6) 方波占空比可调 , 调节范围： 1%-99% 调节；方波和三角波采用 TTL 电 平输出。
(7) 内外测频功能：频率计最高测量范围 0.1HZ -100MHz ，自动换档。
4. 实训线路板（ 2 套 / 台）
序号 |
实训线路板 |
能力目标 |
1 |
光控音乐门铃 |
了解音乐集成块和光敏三极管的具体应用，熟悉光控音乐门铃的电路结构和工作原理 |
2 |
可调式串联型晶体管稳压电路 |
了解复合管的使用，掌握串联可调式稳压电源的结构、工作原理及调试方法。 |
3 |
台灯调光电路 |
了解晶闸管和单结晶体管的特性与应用，掌握晶闸管和单结晶体管构成的台灯调光电路的工作原理 |
4 |
集成稳压电源 |
了解三端集成稳压电源 LM317 的接线方法和应用 |
5 |
门锁防盗报警器 |
了解与非门电路的实际应用，掌握门锁防盗报警器电路的工作原理 |
6 |
声光双控节电灯 |
了解声光控节电灯电路结构和工作原理，熟悉光敏三极管、 555 时基电路、双向晶闸管在电路中的具体应用 |
7 |
调频无线话筒 |
了解振荡电路的工作原理 |
8 |
文氏桥振荡器 |
掌握运放 741 的工作特点及振荡器的工作原理和应用 |
9 |
模拟“知了”电子电路 |
掌握多谐振荡器和音频振荡器的工作原理及应用； |
10 |
门锁防盗报警器 |
进一步了解与非门电路的实际应用，掌握门锁防盗报警器电路的工作原理 |
11 |
实用模拟自然风控制器 |
掌握 NE555 和晶闸管构成的模拟自然风控制器工作原理，进一步熟悉电子电路的装配、调试、检测方法； |
12 |
六管超外差式调幅收音机 |
掌握收音机的工作原理及调试方法 |
13 |
集成 FM 收音机 |
SMT 贴片式元件，电调谐，掌握贴片的焊接方法及工艺要求； |
14 |
编码电子锁电路 |
了解 CD4011 、 74LS20 、 74LS74 芯片的应用，掌握编码电子锁电路的工作原理 |
15 |
七彩循环装饰灯控制器 |
熟悉七彩循环装饰灯控制器原理，通过安装制作七彩循环装饰灯控制器，使学生进一步熟悉电子电路的制作工艺 |
16 |
LED 数字钟 |
熟悉数字钟的结构及各部分的工作原理，学会将单元电路组成系统电路的方法，熟悉中规模集成电路和显示器件的使用方法，了解简单数字系统的实验调试方法 |
5. 实训工具套件（ 2 套 / 台）：元件盒 5 只，电烙铁及烙铁架 1 套，剪刀 1 把，镊子 1 把，斜口钳 1 把，一十字螺丝刀各一把。
。
