帕萨特B5 1.8T电控发动机实训台

帕萨特电控发动机实训台是为提高学生汽车维修服务的实践操作能力，使我们的职业实践操作更加贴近市场和进一步规范，我们北京京工科业结合职业教育注重实践的教学特点，实物介绍现代汽车发动机电控系统的检测实验项目和实验方法，实践技能指导性强，侧重于基本拆装和检修能力的培养，旨在为后续的专业实训、实习打好基础。
本产品是用于大专院校、职业技术学校、汽车培训学校、汽车修理专业教学之用，通过本产品的演示或实习，可清楚的了解发动机机械结构及电器部分功能，便于学员较快地掌握轿车的构造与原理，提高学员对汽车的初步认识，实属汽车学校教学教具中理想的教具.

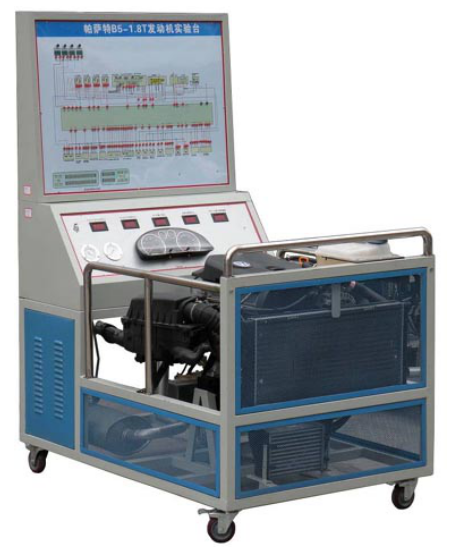

JGQX-F206型帕萨特B5 1.8T电控发动机实训台
一、产品简介
　　 本实训台以帕萨特B5 1.8T AWL原厂电喷汽油发动机为基础，发动机可运行，进行起动、加速、减速、故障检测与诊断、故障模拟与排除等工况的实际操作，真实展示汽车电喷汽油发动机结构与原理及工作过程。适用于各类型院校及培训机构对汽车发动机理论和维修实训的实训教学需要。
本实训台实训功能齐全、操作方便、安全可靠、美观大方。

二、结构组成
　　 帕萨特B5 1.8T AWL发动机总成、原车发动机控制电脑、组合仪表、发动机起动运行所有相关的原车附件、电子油门总成、故障设置和排除系统、原车电路原理图板及检测端子、60AH大容量蓄电池、大容量不锈钢油箱、发动机加速机构、控制面板柜、可移动台架、台架电源总开关、OBD诊断座、散热系统、任务驱动教学模式的实训指导书及台架操作说明书。
　　 各传感器及执行器安装数字显示表、台架安装燃油压力表与真空表、带锁止万向的脚轮、不锈钢护手、台架高温及转动等部位加装防护装置。
三、功能特点
　　 1、实训台配备真实原车电喷发动机总成、正常点火运行。
　　 2、充分展示电喷汽油发动机的组成结构和工作过程，故障模拟系统可模拟实际运行工作状况，设置多种实车发动机常见故障，具体内容配备故障模拟设置装置说明。实训台面板上安装有汽车仪表、燃油压力表、真空压力表，可实时显示发动机转速、喷油压力、进气歧管压力等参数变化。
　　 3、电压表实时显示传感器与执行器的变化，喷油器脉冲等各执行元器件用LED 灯显示工作状态。
　　 4、指针式油压表指示燃油压力值；指针式真空表指示真空压力值。
　　 5、配备原车OBD诊断座，可连接专用或通用型汽车解码器、电脑诊断仪，对发动机电控系统进行读取故障码、清除故障码、读取数据流等发动机自诊断功能。
　　 6、防盗及节气门体匹配操作，对比第三代防盗工况与正常工况。
　　 7、实训台面板上绘有彩色喷绘电路图，喷绘图加装有机玻璃保护，学员可直观对照电路图和发动机实物，认识和分析控制系统的工作原理。
　　 8、实训台面板上安装有检测端子，可直接在面板上检测各传感器、执行器、发动机控制单元管脚的电信号，如电阻、电压、电流、频率、波形信号等。
　　 9、实训台加装电源总开关、水箱防护罩、飞轮及其他转动部位防护罩等安全保护装置。
　　 10、实训台底座部分采用钢性结构焊接，面板柜冲压成形，面板柜与底座可分离，台架表面采用烤漆工艺，带万向自锁脚轮装置，移动灵活。
四、技术参数
　　 1、外形尺寸：1650mm × 1000mm × 1850mm（长×宽×高）
　　 2、工作电源：12V/60AH蓄电池
　　 3、油箱容积：10L
　　 4、工作温度：-50℃～50℃、

JG-9102 帕萨特B5 1.8T电控发动机实训台

一、产品简介
该设备采用帕萨特1.8T电控汽油发动机总成及运行附件的固定台架和运行检测控制面板台架两部分组成。
发动机可进行起动、加速、减速等正常工况的实践操作，真实展示电控汽油发动机的组成结构和工作过程。
适用于中高等职业技术院校、普通教育类学院和培训机构对汽车发动机和维修实训的教学需要。

二．功能特点
1.真实可运行的电控汽油发动机，充分展示电控汽油发动机的组成结构和工作过程,发动机可进行起动、加速、减速等正常工况的实践操作。
2.实训台由发动机总成及运行附件的固定台架和运行检测控制面板台架两部分组成。
3.实训台面板上绘有彩色UV平板喷绘电路图，学员可直观对照电路图和发动机实物，认识和分析控制系统的工作原理；面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有不褪色的彩色系统电路图。
4.实训台面板上安装有检测端子、可直接在面板上检测各传感器、执行器、发动机控制单元管脚的电信号，如电阻、电压、电流、频率信号等。
5.设备检测面板正前方底座上配有20cm的钢制台面，方便放置资料、检测仪器等。
6.实训台面板上安装有汽车仪表、燃油压力表、真空压力表，可实时显示发动机转速等参数变化；
7.实训台安装有诊断座，可连接专用或通用型车解码器，对发动机电控系统进行读取故障码、清除故障码、读取数据流等自诊断功能。
8.实训台配备有电源总开关、防护保护装置。
9.实训台底座采用钢结构焊接,正前方/两侧焊接圆形护手杆，表面采用喷涂工艺处理，带自锁脚轮装置，移动灵活，安全可靠、坚固耐用。
三．技术规格

工作电源：直流12V(蓄电池：60AH 12V）
燃油标号：依发动机型号
油箱容积：10L
工作温度：-40℃～+50℃
颜色：7032
钢管：40*40*3mm
面板机柜：1.5mm冷板冲压成形，背面设置维修门；
移动脚轮：120*80mm

四．基本配置（每台）
