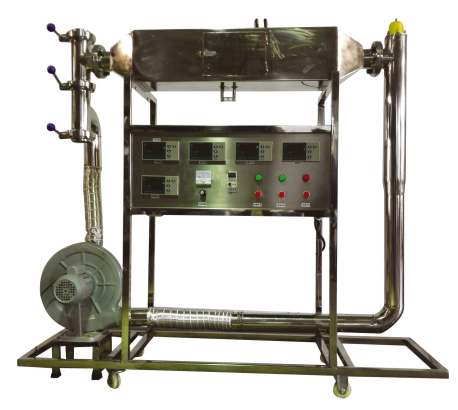

洞道干燥实验装置

技术指标

说 明

装置特点

1、整个装置美观大方，结构设计合理，具备强烈的工程化气息，能够充分体现现代化实验室的概念。

2、设备整体为自行式框架结构，并安装有禁锢脚，便于系统的拆卸检修和搬运。

3、整套设备除去特殊材料外均采都用工业用304不锈钢制造，所有装备均进行精细抛光处理，体现了整个装置的工艺完美性。

4、装置布局合理，干燥箱、管道采用不锈钢制作，装置支撑一体形成柜式推车。干燥过程在带硅酸铝保温棉的不锈钢板制作的干燥风道中进行，风道入口装有气流均布板。

5、装置设计可360度观察，实现全方位教学与实验。

6、实验除可直接在控制柜进行所有操作外，还可远程至电脑展开智能调节及显示仪表+串口通讯+上位监控计算机模式，配套实验数据采集及数据处理软件。 数据可通过U盘导出，可连接打印机打印数据。装置能够实现手动和自动无扰切换操作，并安装安全联锁保护和自动报警装置，保证设备正常安全运行。

装置功能

1、了解实验室干燥设备的基本构造与工作原理。

2、掌握恒定干燥条件下物料的干燥曲线（X-τ ） 和干燥速率曲线（U-X）的测定方法。

3、学习物料含水量的测定方法。加深对物料临界含水量Xc的概念及其影响因素的理解。

4、学习恒速干燥阶段物料与空气之间对流传热系数的测定方法。

5、学习用误差分析方法对实验结果进行误差估算。

设计参数

空气流量： 40--100 m 3 /h 、干球温度： 70 ℃、 常压操作。

实验物料含水量X：0.2-2.0。

干燥面积 S ： 0.02 -0.03 m 2

干燥速率 U ： 0.5 — 2.5 ×10 -4 [kg/ （ s·m 2 ） ] 。

物料临界含水量Xc：0.8。

公用设施

水：装置自带湿球温度加水瓶，实验前加入 100ml 水。

电：电压 AC220V ，功率 4.0KW ，标准 单 相三线制。 每个实验室需配置 1~2 个接地点（安全地及信号地）。

气：空气来自风机，经加热器加热进入洞道干燥箱（自带气源）。

实验物料：自制粘布长方形物料，重约 20g ， 外配设备： 秒表。

对象组成

304不锈钢洞道干燥器: 长 900m m，空气流通的横截面积 0.0 357 m 2 。

加热器： 304 不锈钢 材质 ，加热功率 3.5 KW 。

304 不锈钢管路、管件及阀门，风机管道与系统软连接以减震，风机的入口连接洞道干燥箱的出口蝶阀，洞道干燥箱的出口管道上安装三个蝶阀，分别控制进风、热循环风、放风。

单相矢量 变频器，规格：（0-50）Hz 。

湿球温度测量系统：采用引出式湿球温度测量方式。

孔板流量计， 孔板喉径： 50mm ， 压差传感器 0 ～ 10KP a 。

重量传感器：0- 10 00g，精度0. 5级 。

温度模块：分辨率0.1℃，精度0.5 级 ，功能：温度信号采集换算 。

宇电 AI 7 0 2M （带485接口） 温度 数字巡检 仪 。

宇电 AI501 （带485接口） 重量数字显示仪 。

宇电 AI501 （带485接口） 压差 数字显示仪 。

宇电 AI51 8 （带485接口） 温度数字控制仪（带手动功能） 。

Pt100 铂 电阻温度 传感器 3 支 ，分辨率 0.1℃ 。

鼓风机： 单 相低噪声中压风机 ， 电机功率为 370 W 。

电器：接触器、开关、漏电保护空气开关。

304 不锈钢仪表柜：测控、电器设备在实验架上。

304 不锈钢材质框架 1800*500*1700mm ( 长 × 宽 × 高 ) ， 带脚轮 及禁锢脚 。

测控组成

变量

检测机构

显示机构

执行机构

干燥风量

孔板流量计

数字显示仪表 ， 精度： 0.5 %FS

手动阀控和变频器

湿 物料量

重量传感器

数字显示仪表 ， 精度： 0.5 %FS

无

干球温度

Pt100 铂电阻

数字显示仪表 ， 精度： 0.5 %FS

无

湿球温度

Pt100 铂电阻

数字显示仪表 ， 精度： 0.5 %FS

无

加热室温度

Pt100 铂电阻

温度控制仪， 精度： 0.5 %FS

固态调压模块

软件组成

模拟模块：高达16位分辨率，RS485通讯模式；功能：温度、流量、重量等模拟量信号采集。配数据采集软件一套，在线工业组态软件一套。
