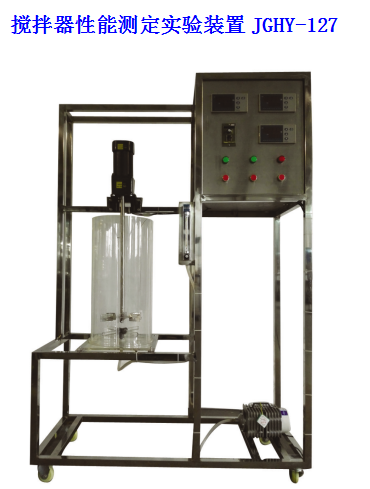

搅拌器性能测定实验装置

分 项

说 明

装置功能

1 、掌握搅拌功率曲线的测定方法。

2 、了解影响搅拌功率的因素及其关联方法。

3 、用羧甲基纤维素纳（ CMC ）水溶液，测定液—液相搅拌功率曲线。

4 、用 CMC 水溶液和空气，测定气—液相搅拌功率曲线。

设计参数

空气流量： 0~160 L/h 。

搅拌电压： 0 — 200V 、转速 : 100--500 r/min 。

操作压力：常压操作。温度：常温。

公用 设施

水：无。

电：电压 AC220V ，功率 1.5KW ，标准单相三线制。 每个实验室需配置 1~2 个接地点（安全地及信号地）。

气：空气来自压缩机（自带气源）。

实验物料：羧甲基纤维素纳（ CMC ），外配设备：黏度仪 （用户自配）。

主要设备

有机玻璃搅拌器;功率: 1 4 0 W 转速: 14 00 r/min。

电压表：AI501 宇电数字显示仪 。

电流表：AI501 宇电数字显示仪 。

304不锈钢 搅拌釜内径 φ 2 88 mm。

数字温度计：AI501 宇电 数字 温度 显示仪 。

数字转速表： 0-1000r/min ，带调速器。

LZB-10 气体 转子流量计：流量范围 40 ～ 40 0 L / h 。

空气压缩机 ，功率： 750W，带 不锈钢气体分布器 。

电器：接触器、开关、漏电保护空气开关 。

304不锈钢管路、管件及阀门 。

304 不锈钢仪表柜：测控、电器设备在实验架上。

304不锈钢材质框架 1500*500*2000mm (长 × 宽 × 高) ， 带脚轮 及禁锢脚 。

测控组成

变量

检测机构

显示机构

执行机构

液体温度

Pt100 铂电阻

数字 温度 仪

无

电压

数字电压表

数显表

无

电流

数字电流表

数显表

无

空气流量

转子流量计

转子流量计

手动阀控

电机转速

转速表

数显转速表

调速器
