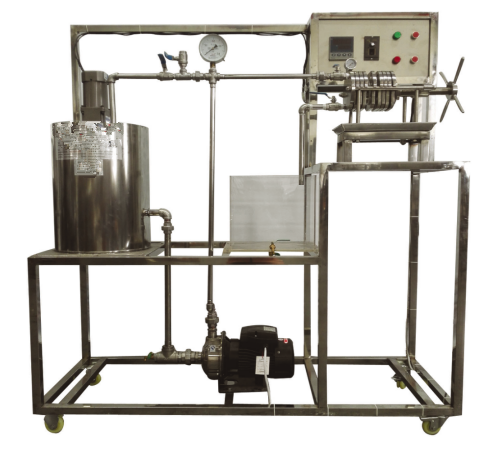

恒压过滤实验装置

分 项

说 明

装置特点

1、整个装置美观大方，结构设计合理，具备强烈的工程化气息，能够充分体现现代化实验室的概念。

2、设备整体为自行式框架结构，并安装有禁锢脚，便于系统的拆卸检修和搬运。

3、整套设备除去特殊材料外均采都用工业用304不锈钢制造，所有装备均进行不锈钢精细抛光处理，体现了整个装置的工艺完美性。

4、该实验装置是由过滤板、过滤框组成的小型工业用不锈钢板框过滤机，能完整地体现了板框压滤机的构造和操作流程，采用高压浆料泵将物料注入过滤机，工程化概念强。

5 、 滤板采用平面螺纹网状形，结构先进，容易清洗，能有效延长各种滤膜的使用寿命。

6、产品所有密封部件均采用硅橡胶或氟橡胶（耐酸耐碱）密封圈，耐高温、耐腐蚀、无毒、无渗漏，设备采用机械压紧方式，密封性能好。

7、装置设计可360度观察，实现全方位教学与实验。

装置功能

1、了解板框压滤机的构造、过滤工艺流程和操作方法。

2、掌握恒压过滤常数的测定方法，加深对其的概念和影响因素的理解。

3、学习滤饼的压缩性指数s和物料常数的测定方法。

4、学习用正交试验法来安排实验，达到最大限度地减小实验工作量的目的。

5、学习对正交试验法的实验结果进行科学的分析，指出试验指标随各因素变化的趋势，了解适宜操作条件的确定方法。

设计参数

板框：过滤面积 0.0245m 2 。

过滤压力：0～0.2MPa。

过滤常数K: 1.0×10 -4 —5.0×10 -4 m 3 /m 2 ，qe：0.1—0.5，θe：100-400

压缩性指数 s ：0.1-0.3，物性常数 k：1.0×10 -9 --3.5×10 -9

温度：0--50℃。

公用 设施

水：装置自带不锈钢水箱，连接自来水。实验时经高压泵进入过滤器后循环使用。

电：电压AC220V，功率1KW，标准单相三线制。每个实验室需配置1~2个接地点（安全地及信号地）。

实验物料：固体CaCO3，外配设备：秒表。

主要设备

304不锈钢物料桶：φ500×600mm。

304不锈钢板框：共5块， 过滤板框过滤截面Φ100mm。

有机玻璃滤液箱：320*280*300mm。

调速电机：电压AC220V，功率90W， 搅拌器转速：0-200r/min。

指针式压力表：0～0.25Mpa。

温度显示仪，Pt100铂电阻温度传感器 ：0—100℃。

不锈钢离心泵：功率750W，最大流量7.2m 3 /h。

电器：接触器、开关、漏电保护空气开关。

304不锈钢管路、管件及阀门。

304不锈钢仪表柜：测控、电器设备在实验架上。

304不锈钢材质框架 1600*500*1800mm ( 长 × 宽 × 高 ) ， 带脚轮 及禁锢脚 。

测控组成

变量

检测机构

显示机构

执行机构

板框进口压力

指针式压力表

压力表就地显示

调压阀（手动）

滤液体积

5000ml标准箱

直读

无

过滤时间

数字秒表

秒表直读

无

温度

PT100铂电阻

数字温度计

无

分 项

说 明

装置特点

1、整个装置美观大方，结构设计合理，具备强烈的工程化气息，能够充分体现现代化实验室的概念。

2、设备整体为自行式框架结构，并安装有禁锢脚，便于系统的拆卸检修和搬运。

3、整套设备除去特殊材料外均采都用工业用304不锈钢制造，所有装备均进行精细抛光处理，体现了整个装置的工艺完美性。

4、该实验装置是由过滤板、过滤框组成的小型工业用不锈钢板框过滤机，能完整地体现了板框压滤机的构造和操作流程，采用高压浆料泵将物料注入过滤机，工程化概念强。

5 、 滤板采用平面螺纹网状形，结构先进，容易清洗，能有效延长各种滤膜的使用寿命。

6、实验系统 利用带通讯接口的称重传感器读取对应的瞬时滤液质量，并将滤液质量转换为体积。

7、产品所有密封部件均采用硅橡胶或氟橡胶（耐酸耐碱）密封圈，耐高温、耐腐蚀、无毒、无渗漏，设备采用机械压紧方式，密封性能好。

8、装置设计可360度观察，实现全方位教学与实验。

9、实验除可直接在控制柜进行所有操作外，还可远程至电脑展开智能调节及显示仪表+串口通讯+上位监控计算机模式，配套实验数据采集及数据处理软件。 数据可通过U盘导出，可连接打印机打印数据。装置能够实现手动和自动无扰切换操作，并安装安全联锁保护和自动报警装置，保证设备正常安全运行。

装置功能

1、了解板框压滤机的构造、过滤工艺流程和操作方法。

2、掌握恒压过滤常数的测定方法，加深对其的概念和影响因素的理解。

3、学习滤饼的压缩性指数s和物料常数的测定方法。

4、学习用正交试验法来安排实验，达到最大限度地减小实验工作量的目的。

5、学习对正交试验法的实验结果进行科学的分析，分析出每个因素重要性的大小，指出试验指标随各因素变化的趋势，了解适宜操作条件的确定方法。

设计参数

板框：过滤面积 0.0245m 2 。

过滤压力：0～0.2MPa。

过滤常数K: 1.0×10 -4 —5.0×10 -4 m 3 /m 2 ，qe：0.1—0.5，θe：100-400

压缩性指数 s ：0.1-0.3，物性常数 k：1.0×10 -9 --3.5×10 -9

温度：0--50℃。

公用 设施

水：装置自带304不锈钢水箱，连接自来水。实验时经高压泵进入过滤器后循环使用。

电：电压AC220V，功率1KW，标准单相三线制。每个实验室需配置1~2个接地点（安全地及信号地）。

实验物料：固体CaCO3，外配设备：秒表。

主要设备

304不锈钢物料桶：φ500×600mm。

304不锈钢板框：共5块， 过滤板框过滤截面Φ100mm。

有机玻璃滤液桶：φ200×500mm。

滤液量采用 称重传感器 自动测量装置，在一组实验中，可自动采样测量滤液量数据，也可通过计量槽测定，计量槽由有机玻璃制成，容积：约15L，配刻度管。

调速电机：电压AC220V，功率90W， 搅拌器转速：0-200r/min。

压力传感器，测量范围：0-0.25MPa，精度0.5级。

宇电AI501 （带485接口） 重量数字显示仪。

宇电 AI501 （带485接口） 温度数字显示仪。

宇电 AI501 （带485接口） 压力数字显示仪。

Pt100热电阻温度传感器 ：0—100℃。

不锈钢离心泵：功率750W，最大流量7.2m 3 /h。

电器：接触器、开关、漏电保护空气开关。

304不锈钢管路、管件及阀门。

304不锈钢仪表柜：测控、电器设备在实验架上。

304不锈钢材质框架 1600*500*1800mm ( 长 × 宽 × 高 ) ， 带脚轮 及禁锢脚 。

测控组成

变量

检测机构

显示机构

执行机构

板框进口压力

压力传感器

数字显示仪表 ， 精度： 0.5 %FS

调压阀（手动）

滤液体积

称重传感器

数字显示仪表 ， 精度： 0.5 %FS

无

过滤时间

时间控制器

上位机采集

无

温度

PT100铂电阻

数字显示仪表 ， 精度： 0.5 %FS

无

软件组成

模拟模块：高达16位分辨率，RS485通讯模式；功能：温度、重量、时间、压力等模拟量信号采集。配数据采集软件一套，在线工业组态软件一套。
