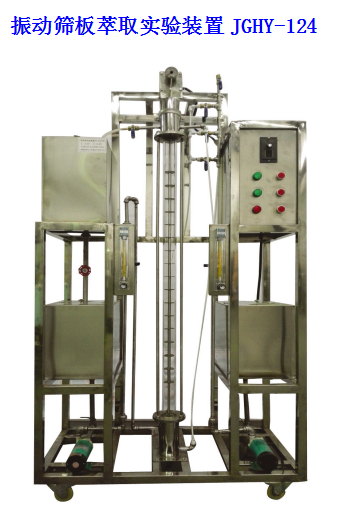

J振动筛板萃取实验装置JGHY-124
技术指标 |
说 明 |
|||
装置特点 |
1、整个装置美观大气,结构设计合理,整体感强,能够充分体现现代化实验装置的概念。 2、设备整体为自行式框架结构,并安装有禁锢脚,便于系统的拆卸检修和搬运。 3、整套设备除去特殊材料外均采用工业用304不锈钢制造,所有装备均进行精细抛光处理,体现了整个装置的工艺完美性。 4、 塔节采用优质无机玻璃制作,视觉效果好,方便学生观察。 5、塔内构件及管道均由304不锈钢材质制作。 6、装置设计可360度观察,实现全方位教学与实验。 |
|||
装置功能 |
1、了解振动筛板萃取实验装置的构造和应用。 2、测定萃取效率。 3、掌握振动频率与萃取效率的相互关系。 |
|||
设计参数 |
常温、常压操作。 萃取塔转动频率: 20 — 250r/min 。 传质单元数 N OE :0.4 — 3.0 。 传质单元高度H OE :0.3 — 2.0 m。 体积总传质系数,K Yea :2.0 × 10 4 --2.0 × 10 5 kgA/[m 3 .h.(kgA/kgs)] 。 水流量: 1.6 ~ 16 L/h 。 煤油流量: 1.6 ~ 16 L/h 。 |
|||
公用设施 |
水:装置自带不锈钢水箱,连接自来水接入。 电:电压 AC220V ,功率 1KW ,标准 单 相三线制。 每个实验室需配置 1~2 个接地点(安全地及信号地)。 实验物料:水 — 煤油 — 苯甲酸。 外配设备 、药品 : 煤油 — 苯甲酸、 N a(OH) 2 标准液、化学分析仪。 |
|||
主要设备 |
304 不锈钢水箱: 250*250*250mm 三个 。 萃取塔全为玻璃制作。直径为φ 45 mm , 高度为 1 2 00mm 。共 20 块筛板组成,周围用螺杆固定。能很好的观察到实验的全过程 。 定位器:倒 U 状 ,直径φ 10mm , 304 不锈钢材 质。 可调速电机: 电压AC220V,功率 60 W, 电机的 振动 转速由电位器手动调节(带限速装置) 。 LZB- 4 水转子流量计:流量范围 1 .6 ~ 1 6 L/ h 。 宇电 AI501 数字 转数显示仪 。 宇电 AI 702M 多路 温度显示仪 。 转速传感器:霍尔开关 。 Pt100 铂 电阻温度 传感器 : 0 — 100 ℃ 。 MP 型磁力驱动泵(两台):功率 30 W,扬程8m 。 正泰电器:接触器、开关、漏电保护空气开关。 304 不锈钢管路、管件及阀门。 304 不锈钢仪表柜:测控、电器设备在实验架上。 304 不锈钢材质框架 1200*500*2000m ( 长 × 宽 × 高 ),带脚轮 及禁锢脚 。 |
|||
测控组成 |
变量 |
检测机构 |
显示机构 |
执行机构 |
振动频率 |
霍尔开关 |
转数显示仪 |
调速器 |
|
水流量 |
转子流量计 |
转子流量计 |
手动阀门 |
|
油流量 |
转子流量计 |
转子流量计 |
手动阀门 |
|
温度 |
PT100 铂电阻 |
数字温度计 |
无 |
数字型振动筛板萃取实验装置 JGHY-124/II
技术指标 |
说 明 |
|||
装置特点 |
1、整个装置美观大气,结构设计合理,整体感强,能够充分体现现代化实验装置的概念。 2、设备整体为自行式框架结构,并安装有禁锢脚,便于系统的拆卸检修和搬运。 3、整套设备除去特殊材料外均采用工业用304不锈钢制造,所有装备均进行精细抛光处理,体现了整个装置的工艺完美性。 4、 塔节采用优质无机玻璃制作,视觉效果好,方便学生观察。 5、塔内构件及管道均由304不锈钢材质制作。 6、装置设计可360度观察,实现全方位教学与实验。 7、 能在线监测实验原始数据,并可显示数据曲线。配真彩色TFT触摸屏带RS485接口,数据可通过U盘导出,可连接打印机打印数据。装置能够实现手动和自动无扰切换操作,并安装安全联锁保护和自动报警装置,保证设备正常运行杜绝安全事故。 |
|||
装置功能 |
1、了解振动筛板萃取实验装置的构造和应用。 2、测定萃取效率。 3、掌握振动频率与萃取效率的相互关系。 |
|||
设计参数 |
常温、常压操作。 萃取塔转动频率: 20 — 250r/min 。 传质单元数 N OE :0.4 — 3.0 。 传质单元高度H OE :0.3 — 2.0 m。 体积总传质系数,K Yea :2.0 × 10 4 --2.0 × 10 5 kgA/[m 3 .h.(kgA/kgs)] 。 水流量: 1.6 ~ 16L/h 。 煤油流量: 1.6 ~ 16L/h 。 |
|||
公用设施 |
水:装置自带 304 不锈钢水箱,连接自来水接入。 电:电压 AC220V ,功率 1.0KW ,标准 单 相三线制。 每个实验室需配置 1~2 个接地点(安全地及信号地)。 实验物料:水 — 煤油 — 苯甲酸。 外配设备 、药品 : 煤油 — 苯甲酸、 N a(OH) 2 标准液、化学分析仪。 |
|||
主要设备 |
304 不锈钢水箱: 250*250*250mm 三个 。 萃取塔全为玻璃制作。直径为φ 45 mm 高度为 1 2 00mm 。共 20 块筛板组成,周围用螺杆固定。能很好的观察到实验发生的全过程 。 定位器:倒 U 状 ,直径φ 10mm , 304 不锈钢材 质。 可调速电机: 电压AC220V,功率 60 W, 电机的 振动 转速由 调速器 由变频器调节。 轻重相流量计:金属远传转子流量计 , 流量范围 1 .6 ~ 1 6 L / h , 4-20mA远传输出,流量检测机构。 宇电 AI501 (带485接口) 数字 转 速 显示仪 。 宇电 AI 702M (带485接口) 多路 温度显示仪 。 宇电 AI 702M (带485接口) 多路流量 显示仪 。 测转速传感器:霍尔开关 。 Pt100 热电阻温度计 : 0 — 100 ℃ 。 MP 型磁力驱动泵(两台):功率 30 W,扬程8m 。 正泰电器:接触器、开关、漏电保护空气开关。 304 不锈钢管路、管件及阀门。 304 不锈钢仪表柜:测控、电器设备在实验架上。 304 不锈钢材质框架 1200*500*2000mm ( 长 × 宽 × 高 ),带脚轮 及禁锢脚 。 |
|||
测控组成 |
变量 |
检测机构 |
显示机构 |
执行机构 |
振动频率 |
霍尔开关 |
数字显示仪表 , 精度: 0.5 %FS |
变频器 |
|
温度 |
Pt100 铂电阻 |
数字显示仪表 , 精度: 0.5 %FS |
无 |
|
水流量 |
金属转子流量计 |
数字显示仪表 , 精度: 0.5 %FS |
手动阀门 |
|
油流量 |
金属转子流量计 |
数字显示仪表 , 精度: 0.5 %FS |
手动阀门 |
|
软件组成 |
模拟模块:高达16位分辨率,RS485通讯模式;功能:温度、流量、转速等模拟量信号采集。配数据采集软件一套,在线工业组态软件一套。 |
。
。
