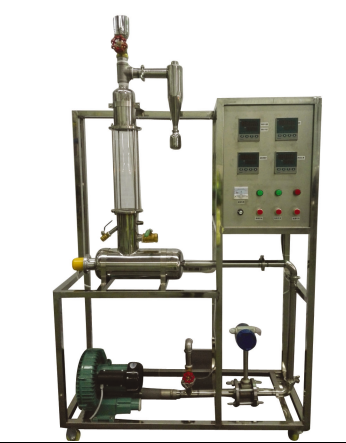

流化床干燥实验装置

技术指标

说 明

装置特点

1、整个装置美观大方，结构设计合理，具备强烈的工程化气息，能够充分体现现代化实验室的概念。

2、整套设备除去特殊材料外均采都用工业用304不锈钢制造，所有装备均进行精细抛光处理，体现了整个装置的工艺完美性。

3、装置布局合理，干燥箱、管道采用不锈钢制作，干燥室入口装有气流均布板。

4、用床层压差来指示湿物料的失水量，避免了在干燥过程中需不断取样分析所带来的麻烦。

5、干燥塔为不锈钢和优质耐高温玻璃装配合成，可直接观察实验现象，空气的流量由调节阀和旁路放空阀联合调节。

6、固体物料采用间歇操作方式，由干燥器顶部加入，试验完毕在流化状态下由下部卸料口流出。

7、装置设计可360度观察，实现全方位教学与实验。

装置功能

1 、了解流化床干燥装置的结构、流程及操作方法。

2 、学习测定物料在恒定干燥条件下干燥特性的实验方法，研究干燥条件对干燥过程特性的影响。

3 、掌握根据实验干燥曲线求取干燥速率曲线以及恒速阶段干燥速率、临界含水量、平衡含水量的实验分析方法。

设计参数

操作压力：常压操作、操作温度：50～80℃。

空气流量： 0～70 m 3 /h 。

湿物料量：500～1000g。

公用设施

电：电压AC220V，功率3.0KW， 标准单相三线制 。每个实验室需配置1～2个接地点（安全地及信号地）。

气：空气来自风机，经加热器加热进入流化干燥器（自带气源）。

实验物料：绿豆（或耐水硅胶）、水、空气。

主要设备

玻璃流化床干燥器：Φ110×400mm，进口处设有气体均布器。

加热器：304不锈钢材质，加热功率3.0KW，空气预热器。

风机：低噪漩涡气泵，功率:750W,流量：0-9 0 m 3 /h 。

孔板流量计， 孔板喉径： Φ 25mm ， 压差传感器 0 ～ 10K pa 。

干燥器床层压降由U形压差计测取。

宇电 AI 7 0 2M 温度 数字巡检 仪 。

宇电 AI501 压差 数字显示仪 。

宇电 AI51 8 数显 温度控制仪（带手动功能） 。

Pt100 铂 电阻 温度传感器 3 支 ，分辨率 0.1℃ 。

电器：接触器、开关、漏电保护空气开关。

304不锈钢管路、管件及阀门。

304不锈钢仪表柜：测控、电器设备在实验架上。

304不锈钢材质框架1300×500 ×2000mm（长×宽×高），带脚轮及禁锢脚。

测控组成

变量

检测机构

显示机构

执行机构

干燥风量

孔板流量计

数字压差仪表

手动阀控

干燥器压降

U型管压差计

U型管压差计

无

干球温度

Pt100 铂电阻

数字温度仪表

无

湿球温度

Pt100 铂电阻

数字温度仪表

无

加热室温度

Pt100 铂电阻

温度控制显示仪

固态调压模块

技术指标

说 明

装置特点

1、整个装置美观大方，结构设计合理，具备强烈的工程化气息，能够充分体现一个现代化实验室的概念。

2、整套设备除去特殊材料外均采都用工业用304不锈钢制造，所有装备均进行精细抛光处理，体现了整个装置的工艺完美性。

3、装置布局合理，干燥箱、管道采用不锈钢制作，干燥室入口装有气流均布板。

4、用床层压差来指示湿物料的失水量，避免了在干燥过程中需不断取样分析所带来的麻烦。

5、 干燥塔为不锈钢和优质耐高温玻璃装配合成，可直接观察实验现象，空气的流量由调节阀和旁路放空阀联合调节。

6、固体物料采用间歇操作方式，由干燥器顶部加入，试验毕在流化状态下由下部卸料口流出。

7、装置设计可360度观察，实现全方位教学与实验。

8、实验除可直接在控制柜进行所有操作外，还可远程至电脑展开智能调节及显示仪表+串口通讯+上位监控计算机模式，配套实验数据采集及数据处理软件。 数据可通过U盘导出，可连接打印机打印数据。装置能够实现手动和自动无扰切换操作，并安装安全联锁保护和自动报警装置，保证设备正常安全运行。

装置功能

1 、了解流化床干燥装置的结构、流程及操作方法。

2 、学习测定物料在恒定干燥条件下干燥特性的实验方法，研究干燥条件对干燥过程特性的影响。

3 、掌握根据实验干燥曲线求取干燥速率曲线以及恒速阶段干燥速率、临界含水量、平衡含水量的实验分析方法。

设计参数

操作压力：常压操作、操作温度：50～80℃。

空气流量： 0～70 m 3 /h 。

湿物料量：500～1000g。

公用设施

电：电压AC220V，功率3.0KW， 标准单相三线制 。每个实验室需配置1～2个接地点（安全地及信号地）。

气：空气来自风机，经加热器加热进入流化干燥器（自带气源）。

实验物料：绿豆（或耐水硅胶）、水、空气。

主要设备

玻璃流化床干燥器：Φ110×400mm，进口处有气体均布器。

加热器：304不锈钢材质，加热功率3.0KW，空气预热器。

风机：低噪漩涡气泵，功率:750W,流量：0-9 0 m 3 /h 。

风量重量： DN32 涡街流量传感器， 测量范围0-150 m 3 /h, 精度0.5级 。

干燥器床层压降由2KPa风压传感器测取。

温度模块：分辨率0.1℃，精度0.5 级 ，功能：温度信号采集换算 。

宇电 AI702M （带485接口） 温度数字巡检仪。

宇电 AI501 （带485接口） 压差数字显示仪。

宇电 AI518 （带485接口） 数显温度控制仪（带手动功能）。

Pt100 铂 电阻 温度传感器 3 支 ，分辨率 0.1℃ 。

电器：接触器、开关、漏电保护空气开关。

304不锈钢管路、管件及阀门。

304不锈钢仪表柜：测控、电器设备在实验架上。

304不锈钢材质框架1200×500 ×2000mm（长×宽×高），带脚轮及禁锢脚。

测控组成

变量

检测机构

显示机构

执行机构

干燥风量

涡街流量计

数字显示仪表 ， 精度： 0.5 %FS

手动阀控

干燥器压降

风压传感器

数字显示仪表 ， 精度： 0.5 %FS

无

干球温度

Pt100 铂电阻

数字显示仪表 ， 精度： 0.5 %FS

无

湿球温度

Pt100 铂电阻

数字显示仪表 ， 精度： 0.5 %FS

无

加热室温度

Pt100 铂电阻

温度控制仪， 精度： 0.5 %FS

固态调压模块

软件组成

模拟模块：高达16位分辨率，RS485通讯模式；功能：温度、流量、压降等模拟量信号采集。配数据采集软件一套，在线工业组态软件一套。
