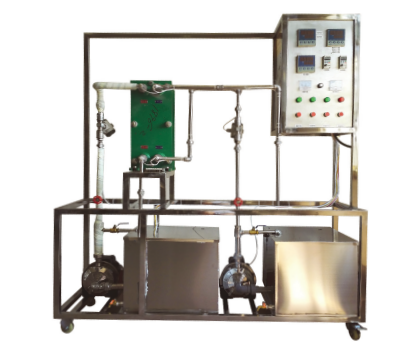

液-液列板式换热实验装置

技术指标

说 明

装置特点

1、整个装置美观大方，结构设计合理，整体感强，具备强烈的工程化气息，能够充分体现现代化实验室的概念。

2、设备整体为自行式框架结构，并安装有禁锢脚，便于系统的拆卸检修和搬运。

3 、本装置采用换热效率相对较高的板式换热器，采用间壁式换热方式进行换热。

4 、双水泵主副回路设计，新鲜水补充与废热水循环设计，逆流并流换热流程切换，

更贴近工业应用的实际。

•  采用多组加热管预热系统，加热速度快而均匀，预热器电压调节，铂热电阻 + 可控硅 + 加热管作为热流体温度的主控手段。

•  整套设备 除去特殊材料外均采用工业用304 全不锈钢材料制作，整体进行精细抛光处理，体现整个装置的工艺完美性。

7、装置设计可360度观察，实现全方位教学与实验。

装置功能

1 、了解板式换热器结构。

2 、掌握板式换热器换热实验的流程及效果。

3 、掌握热电阻测温的原理和方法。

设计参数

冷流体流量：100～600L/h，冷流体温度：常温～50℃。

热流体流量：100～600L/h，热流体温度：60～80℃。

公用设施

水：装置自带304不锈钢加热水箱，连接自来水，需要上下水。

电：电压AC380V，功率6.0KW，标准三相四线制。每个实验室需配置1～2个接地点（安全地及信号地）。

气：空气来自风机（自带气源）。

实验物料：水，外配设备：无。

主要设备

热水泵： 功率370W, 最大流量 3m 3 /h 。

冷水泵： 功率370W, 最大流量 3m 3 /h 。

冷、热水流量：玻璃转子流量计100-1000L/h。

换热器：1 m 2 立式板式换热器。

加热器：304不锈钢加热水箱，加热功率5.0KW，可拆卸式加热棒。

冷水箱：304不锈钢材质，容积80L,带贮水排空底阀， 配有液位显示装置；并配有冷水箱入口浮球阀，以保证水箱水位恒定。

热流体进出管：304不锈钢材质，DN15，带保温层。

宇电 AI702M 多路数字温度显示仪。

宇电 AI518 温度控制仪（带手动功能）。

K 型热电偶温度传感器 5 支。

控制面板：带漏电保护空气开关，仪表及水泵电源。

电器：接触器、开关、漏电保护空气开关。

304不锈钢水箱、不锈钢管路、管件及阀门。

304不锈钢仪表柜：测控、电器设备在实验架上。

304不锈钢材质框架 1600*500*1600mm ( 长 × 宽 × 高 ) ， 带脚轮及禁锢脚。

测控组成

变量

检测机构

显示机构

执行机构

冷流体 进出口温度

K 型热电偶

数字温度仪表

无

热流体进 出口温度

K 型热电偶

数字温度仪表

无

冷流体 流量

转子流量计

就地显示

手动

热流体流量

转子流量计

就地显示

手动

加热 温度

K 型热电偶

数字温度控制仪

固体调压模块

技术指标

说 明

装置特点

1、整个装置美观大方，结构设计合理，整体感强，具备强烈的工程化气息，能够充分体现现代化实验室的概念。

2、设备整体为自行式框架结构，并安装有禁锢脚，便于系统的拆卸检修和搬运。

3 、本装置采用换热效率相对较高的板式换热器，采用间壁式换热方式进行换热。

4 、双水泵主副回路设计，新鲜水补充与废热水循环设计，逆流并流换热流程切换，

更贴近工业应用的实际。

•  采用多组加热管预热系统，加热速度快而均匀，预热器电压调节，铂热电阻 + 可控硅 + 加热管作为热流体温度的主控手段。

•  整套设备 除去特殊材料外均采用工业用304 全不锈钢材料制作，整体进行精细抛光处理，体现整个装置的工艺完美性。

7、装置设计可360度观察，实现全方位教学与实验。

8、实验除可直接在控制柜进行所有操作外，还可远程至电脑展开智能调节及显示仪表+串口通讯+上位监控计算机模式，配套实验数据采集及数据处理软件。 数据可通过U盘导出，可连接打印机打印数据。装置能够实现手动和自动无扰切换操作，并安装安全联锁保护和自动报警装置，保证设备正常安全运行。

装置功能

1 、了解板式换热器结构。

2 、掌握板式换热器换热实验的流程及效果。

3 、掌握热电阻测温的原理和方法。

设计参数

冷流体流量：100～600L/h，冷流体温度：常温～50℃。

热流体流量：100～600L/h，热流体温度：60～80℃。

公用设施

水：装置自带304不锈钢加热水箱，连接自来水，需要上下水。

电：电压AC380V，功率6.0KW，标准三相四线制。每个实验室需配置1～2个接地点（安全地及信号地）。

气：空气来自风机（自带气源）。

实验物料：水，外配设备：无。

主要设备

热水泵： 功率370W, 最大流量 3m 3 /h 。

冷水泵： 功率370W, 最大流量 3m 3 /h 。

冷、热水流量： DN10 涡轮流量计 ， 流量范围0. 2 ～ 1.2 m 3 /h ，4-20mA远传输出，流量检测机构。

单相矢量 变频器，规格 ： （0-50）Hz 。

换热器：1 m 2 立式板式换热器。

加热器：304不锈钢加热水箱，加热功率5.0KW，可拆卸式加热棒。

冷水箱：304不锈钢材质，容积80L,带贮水排空底阀， 配有液位显示装置；并配有冷水箱入口浮球阀，以保证水箱水位恒定。

热流体进出管：304不锈钢材质，DN15，带保温层。

温度模块：分辨率0.1℃，精度0.5 级 ，功能：温度信号采集换算 。

宇电 AI702M （带485接口） 多路数字温度显示仪。

宇电 AI702M （带485接口） 多路数字流量显示仪。

宇电 AI518 （带485接口） 温度控制显示仪（带手动功能）。

K 型热电偶温度传感器 5 支。

控制面板：带漏电保护空气开关，仪表及水泵电源。

电器：接触器、开关、漏电保护空气开关。

304不锈钢水箱、不锈钢管路、管件及阀门。

304不锈钢仪表柜：测控、电器设备在实验架上。

304不锈钢材质框架 1600*500*1600mm ( 长 × 宽 × 高 ) ， 带脚轮及禁锢脚。

测控组成

变量

检测机构

显示机构

执行机构

冷流体 进出口温度

K 型热电偶

数字显示仪表 ， 精度： 0.5 %FS

无

热流体进 出口温度

K 型热电偶

数字显示仪表 ， 精度： 0.5 %FS

无

冷流体 流量

涡轮流量计

数字显示仪表 ， 精度： 0.5 %FS

变频器

热流体流量

涡轮流量计

数字显示仪表 ， 精度： 0.5 %FS

变频器

加热 温度

K 型热电偶

数字温度控制仪 ， 精度： 0.5 %FS

固体调压模块

软件组成

模拟模块：高达16位分辨率，RS485通讯模式；功能：温度、流量等模拟量信号采集。配数据采集软件一套，在线工业组态软件一套。
