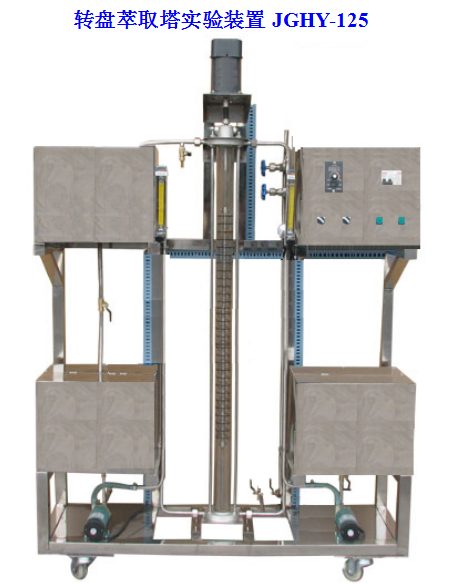

转盘萃取塔实验装置

技术指标

说 明

装置特点

1、整个装置美观大气，结构设计合理，整体感强，能够充分体现现代化实验装置的概念。

2、设备整体为自行式框架结构，并安装有禁锢脚，便于系统的拆卸检修和搬运。

3、整套设备除去特殊材料外均采用工业用304不锈钢制造，所有装备均进行精细抛光处理，体现了整个装置的工艺完美性。

4、 塔节采用优质无机玻璃制作，视觉效果好，方便学生观察。

5、塔内构件及管道均由304不锈钢材质制作。

6、装置设计可360度观察，实现全方位教学与实验。

装置功能

1、了解转盘萃取塔的结构。

2、掌握转盘萃取塔性能的测定方法。

3、了解转盘萃取塔传质效率的强化方法。

4、 观察不同转速时，塔内液滴变化情况和流动状态。

5 、 固定两相流量，测定不同转速时萃取塔的传质单元数 、传质单元高度 及总传质系数 。

设计参数

常温、常压操作。

萃取塔转动频率： 200 — 600r/min 。

传质单元数 N OE ：0.4 — 3.0 。

传质单元高度H OE ：0.3 — 2.0 m。

体积总传质系数,K Yea ：2.0 × 10 4 --2.0 × 10 5 kgA/[m 3 .h.(kgA/kgs)] 。

水流量： 1 ～ 10 L/h 。

煤油流量： 1 ～ 10 L/h 。

公用设施

水：装置自带 304 不锈钢水箱，连接自来水接入。

电：电压 AC220V ，功率 1.0KW ，标准单相三线制。 每个实验室需配置 1~2 个接地点（安全地及信号地）。

实验物料：水 — 煤油 — 苯甲酸。

外配设备 、药品 ： 煤油 — 苯甲酸、 N a(OH) 2 标准液、化学分析仪。

主要设备

304 不锈钢水箱： 250*250*250mm 三个 。

玻璃萃取塔：塔径φ 45 mm , 塔高 1 2 00 mm, 塔有效高度 85 0 mm 。

304 不锈钢转盘： 直径 φ 42 mm 。

定位器：倒 U 状 ，直径φ 10mm ， 304 不锈钢材 质。

可调速电机： 电压AC220V，功率 60 W， 电机的转速由电位器手动调节（带限速装置） 。

LZB- 4 水转子流量计：流量范围 1 ～ 10 L/ h 。

宇电 AI501 数字 转 速 显示仪 。

宇电 AI 702M 多路 温度显示仪 。

测转速传感器：霍尔开关 。

Pt100 铂 电阻温度 传感器 ： 0 — 100 ℃ 。

MP 型磁力驱动泵（两台）：功率 30 Ｗ，扬程8m 。

正泰电器：接触器、开关、漏电保护空气开关。

304 不锈钢管路、管件及阀门。

304 不锈钢仪表柜：测控、电器设备在实验架上。

304 不锈钢材质框架 1200*500*2000mm （ 长 × 宽 × 高 ）， 带脚轮 及禁锢脚 。

测控组成

变量

检测机构

显示机构

执行机构

转数

霍尔开关

转数显示仪

调速器

水流量

转子流量计

转子流量计

手动阀门

油流量

转子流量计

转子流量计

手动阀门

技术指标

说 明

装置特点

1、整个装置美观大气，结构设计合理，整体感强，能够充分体现现代化实验装置的概念。

2、设备整体为自行式框架结构，并安装有禁锢脚，便于系统的拆卸检修和搬运。

3、整套设备除去特殊材料外均采用工业用304不锈钢制造，所有装备均进行精细抛光处理，体现了整个装置的工艺完美性。

4、 塔节采用优质无机玻璃制作，视觉效果好，方便学生观察。

5、塔内构件及管道均由304不锈钢材质制作。

6、装置设计可360度观察，实现全方位教学与实验。

7、 能在线监测实验原始数据，并可显示数据曲线。配真彩色TFT触摸屏带RS485接口，数据可通过U盘导出，可连接打印机打印数据。装置能够实现手动和自动无扰切换操作，并安装安全联锁保护和自动报警装置，保证设备正常运行杜绝安全事故。

装置功能

1、了解转盘萃取塔的结构。

2、掌握转盘萃取塔性能的测定方法。

3、了解转盘萃取塔传质效率的强化方法。

4、 观察不同转速时，塔内液滴变化情况和流动状态。

5 、 固定两相流量，测定不同转速时萃取塔的传质单元数 、传质单元高度 及总传质系数 。

设计参数

常温、常压操作。

萃取塔转动频率： 200 — 600r/min 。

传质单元数 N OE ：0.4 — 3.0 。

传质单元高度H OE ：0.3 — 2.0 m。

体积总传质系数,K Yea ：2.0 × 10 4 --2.0 × 10 5 kgA/[m 3 .h.(kgA/kgs)] 。

水流量： 1 ～ 10 L/h 。

煤油流量： 1 ～ 10 L/h 。

公用设施

水：装置自带 304 不锈钢水箱，连接自来水接入。

电：电压 AC220V ，功率 1.0KW ，标准单相三线制。 每个实验室需配置 1~2 个接地点（安全地及信号地）。

实验物料：水 — 煤油 — 苯甲酸。

外配设备 、药品 ： 煤油 — 苯甲酸、 N a(OH) 2 标准液、化学分析仪。

主要设备

304 不锈钢水箱： 250*250*250mm 三个 。

玻璃萃取塔：塔径φ 45 mm , 塔高 1 2 00 mm, 塔有效高度 85 0 mm 。

304 不锈钢转盘： 直径 Φ 42 mm 。

定位器：倒 U 状 ，直径φ 10mm ， 304 不锈钢材 质。

可调速电机： 电压AC220V，功率 60 W，调速器 由变频器调节。

轻重相流量计：金属远传转子流量计 ， 流量范围 1 ～ 10 L / h ， 4-20mA远传输出，流量检测机构。

宇电 AI501 （带485接口） 数字 转 速 显示仪 。

宇电 AI 702M （带485接口） 多路 温度显示仪 。

宇电 AI 702M （带485接口） 多路流量 显示仪 。

测转速传感器：霍尔开关 。

Pt100 热电阻温度 传感器 ： 0 — 100 ℃ 。

MP 型磁力驱动泵（两台）：功率 30 Ｗ，扬程8m 。

正泰电器：接触器、开关、漏电保护空气开关。

304 不锈钢管路、管件及阀门。

304 不锈钢仪表柜：测控、电器设备在实验架上。

304 不锈钢材质框架 1200*500*2000mm （ 长 × 宽 × 高 ），带脚轮 及禁锢脚 。

测控组成

变量

检测机构

显示机构

执行机构

转数

霍尔开关

数字显示仪表 ， 精度： 0.5 %FS

变频器

温度

Pt100 铂电阻

数字显示仪表 ， 精度： 0.5 %FS

无

水流量

金属转子流量计

数字显示仪表 ， 精度： 0.5 %FS

手动阀门

油流量

金属转子流量计

数字显示仪表 ， 精度： 0.5 %FS

手动阀门

软件组成

模拟模块：高达16位分辨率，RS485通讯模式；功能：温度、流量、转速等模拟量信号采集。配数据采集软件一套，在线工业组态软件一套。
