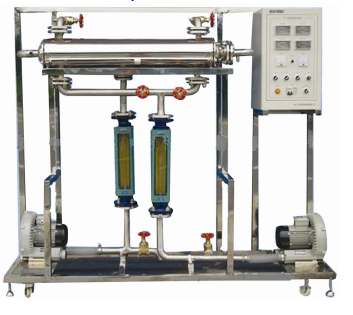

气-气列管换热实验装置

技术指标

说 明

装置特点

1、整个装置美观大方，结构设计合理，整体感强，具备强烈的工程化气息，能够充分体现现代化实验室的概念。

2、设备整体为自行式框架结构，并安装有禁锢脚，便于系统的拆卸检修和搬运。

3 、本给热系数测定实验装置以冷热空气为介质，采用气 - 气换热体系，数据测量准确，实验效果理想，自动化程度高。

4 、 装置采用列管换热器进行冷热气体间的换热，冷空气采用空气而非水，节约了水资源。 双风机主副回路设计，逆流并流换热流程切换，更贴近工业应用的实际。

5 、采用 可控硅调压模块控制加热室功率， 多组 U 型翅片加热管预热系统，加热速度快而均匀，铂热电阻 + 可控硅 + 加热管作为热流体温度的主控手段。

6 、 整套设备 除去特殊材料外均采用工业用304 全不锈钢材料制作，整体进行精细抛光处理，体现整个装置的工艺完美性。

7、装置设计可360度观察，实现全方位教学与实验。

装置功能

1 、了解列管换热器结构及流程，掌握给热系数测定的实验方法。

2 、比较列管换热器逆流、并流换热实验的流程及效果。

3 、了解影响对流给热系数的因素和强化传热的途径。表现主要热阻侧流体流速的改变对总传热速率的影响。

设计参数

雷诺数 Re ： <3.5 × 10 4 。

冷流体（空气）流量： 0 ～ 80m 3 /h 。冷流体（空气）温度：常温～ 60 ℃。

热流体（空气）流量： 0 ～ 60m 3 /h 。热流体（空气）温度： 80 ～ 110 ℃。

公用设施

电：电压 AC220V ，功率 4.0KW ，标准 单 相三线制。 每个实验室需配置 1~2 个接地点（安全地及信号地）。

气：空气来自风机（自带气源），热流体自带不锈钢加热器连接风机。

实验物料：空气， 外配设备： 无。

主要设备

换热器：全 304 不锈钢换热器，外设镜面保温层。热流体走管内，冷流体走管间。换热管规格 Ф 12 × 1.5 mm ，共 13 根，长 1000mm ，总换热面积 0.48m 2 。换热方式可选择逆流或并流。

加热筒： 304 不锈钢，加热功率 3.0KW ，法兰拆卸式加热棒。

风机：旋涡气泵，功率 550W ，最大风量 90 m 3 /h ，最大风压 13KPa ，与系统软连接减震降噪，旁路阀调节风量。冷流体进出管： 304 不锈钢材质， DN40 ，进口闸阀调节流量，换热器进口段法兰连接转子流量计。

热流体进出管： 304 不锈钢材质， DN40 ，带保温层。

宇电 AI704M 多路数字温度显示仪。

宇电 AI702M 多路数字温度显示仪。

宇电 AI518 温度控制仪（带手动功能）。

K 型热电偶温度传感器 6 支， Pt100 铂电阻温度传感器 1 支。

电器：接触器、开关、漏电保护空气开关。

304 不锈钢管路、管件及阀门。

304 不锈钢仪表柜：测控、电器设备在实验架上。

304 不锈钢材质框架 1800*500*1800mm ( 长 × 宽 × 高 ) ，带脚轮 及禁锢脚。

测控组成

变量

检测机构

显示机构

执行机构

热流体风量

转子流量计

就地显示

手动调节

冷流体风量

转子流量计

就地显示

手动调节

热流体加热温度

Pt100 铂电阻

温度控制显示仪

固态调压模块

温度

K 型热电偶

数字 温度 仪

无

技术指标

说 明

装置特点

1、整个装置美观大方，结构设计合理，整体感强，具备强烈的工程化气息，能够充分体现现代化实验室的概念。

2、设备整体为自行式框架结构，并安装有禁锢脚，便于系统的拆卸检修和搬运。

3 、本给热系数测定实验装置以冷热空气为介质，采用气 - 气换热体系，数据测量准确，实验效果理想，自动化程度高。

4 、 装置采用列管换热器进行冷热气体间的换热，冷空气采用空气而非水，节约了水资源。 双风机主副回路设计，逆流并流换热流程切换，更贴近工业应用的实际。

5 、采用 可控硅调压模块控制加热室功率， 多组 U 型翅片加热管预热系统，加热速度快而均匀，铂热电阻 + 可控硅 + 加热管作为热流体温度的主控手段。

6 、 整套设备 除去特殊材料外均采用工业用304 全不锈钢材料制作，整体进行精细抛光处理，体现整个装置的工艺完美性。

7、装置设计可360度观察，实现全方位教学与实验。

8、实验除可直接在控制柜进行所有操作外，还可远程至电脑展开智能调节及显示仪表+串口通讯+上位监控计算机模式，配套实验数据采集及数据处理软件。 数据可通过U盘导出，可连接打印机打印数据。装置能够实现手动和自动无扰切换操作，并安装安全联锁保护和自动报警装置，保证设备正常安全运行。

装置功能

1 、了解列管换热器结构及流程，掌握给热系数测定的实验方法。

2 、比较列管换热器逆流、并流换热实验的流程及效果。

3 、了解影响对流给热系数的因素和强化传热的途径。表现主要热阻侧流体流速的改变对总传热速率的影响。

设计参数

雷诺数 Re ： <3.5 × 10 4 。

冷流体（空气）流量： 0 ～ 80m 3 /h ，冷流体（空气）温度：常温～ 60 ℃。

热流体（空气）流量： 0 ～ 60m 3 /h ，热流体（空气）温度： 80 ～ 110 ℃。

公用设施

电：电压 AC220V ，功率 4KW ，标准 单 相三线制。 每个实验室需配置 1~2 个接地点（安全地及信号地）。

气：空气来自风机（自带气源），热流体自带不锈钢加热器连接风机。

实验物料：空气， 外配设备： 无。

主要设备

换热器：全 304 不锈钢换热器，外设镜面保温层。热流体走管内，冷流体走管间。换热管规格 Ф 12 × 1.5 mm ，共 13 根，长 1000mm ，总换热面积 0.48m 2 。换热方式可选择逆流或并流。

加热筒： 304 不锈钢，加热功率 3.0KW ，法兰拆卸式加热棒。

风机：旋涡气泵 , 功率 550W 最大风量 90 m 3 /h ，最大风压 13KPa ，与系统软连接减震降噪，旁路阀调节风量。冷流体进出管： 304 不锈钢材质， DN40 ，进口闸阀和变频器调节流量。

DN40 涡街流量传感器， 测量范围 0-180 m 3 /h , 精度0.5级 。

温度模块：分辨率0.1℃，精度0.5级，功能：温度信号采集换算 。

热流体进出管： 304 不锈钢材质， DN40 ，带保温层。

宇电 AI704M （带485接口） 多路数字温度显示仪。

宇电 AI702M （带485接口） 多路数字温度显示仪。

宇电 AI702M （带485接口） 多路数字流量显示仪。

宇电 AI518 （带485接口） 温度控制仪（带手动功能）。

K 型热电偶温度传感器 6 支， Pt100 铂电阻温度传感器 1 支。

电器：接触器、开关、漏电保护空气开关。

304 不锈钢管路、管件及阀门。

304 不锈钢仪表柜：测控、电器设备在实验架上。

304 不锈钢材质框架 1800*500*1800mm ( 长 × 宽 × 高 ) ，带脚轮 及禁锢脚。

测控组成

变量

检测机构

显示机构

执行机构

冷流体 流量

涡街流量计

数字显示仪表 ， 精度： 0.5 %FS

变频器

热流体流量

涡街流量计

数字显示仪表 ， 精度： 0.5 %FS

变频器

热流体加热温度

Pt100 铂电阻

温度控制仪， 精度： 0.5 %FS

固态调压模块

温度

K 型热电偶

数字显示仪表 ， 精度： 0.5 %FS

无

软件组成

模拟模块：高达16位分辨率，RS485通讯模式；功能：温度、流量等模拟量信号采集。配数据采集软件一套，在线工业组态软件一套。
