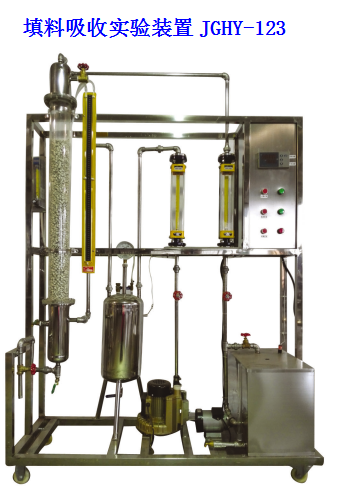

J填料吸收实验装置JGHY-123
技术指标 |
说 明 |
|||
装置特点 |
1、整个装置美观大气,结构设计合理,整体感强,能够充分体现现代化实验装置的概念。 2、设备整体为自行式框架结构,并安装有禁锢脚,便于系统的拆卸检修和搬运。 3、整套设备除去特殊材料外均采用工业用304不锈钢制造,所有装备均进行精细抛光处理,体现了整个装置的工艺完美性。 4、全塔气液接触现象可视。 5、本实验装置采用二氧化碳——水体系。 CO 2 气体无味、无毒、廉价,所以气体吸收实验常选择 CO 2 作为溶质组分。 6、塔中部有液体再分布器,塔底部有栅板式填料支承装置。填料塔底部有液封装置,以避免气体泄漏。 7、装置设计可360度观察,实现全方位教学与实验。 |
|||
装置功能 |
1、了解填料吸收塔的结构、流程及操作方法。 2、观察填料吸收塔的流体力学行为并测定在干、湿填料状态下填料层压降与空塔气速的关系。 3、测定总传质系数Kya,并了解其影响因素。 |
|||
设计参数 |
液相体积传质系数 : 0.006 — 0.02 ( m/s )。 空气流量: 0.4 ~ 4.0m 3 /h 。 二氧化碳 流量: 0.16 ~ 1.6L/min 。 填料塔压降: 0.6 — 1.5KPa ;常温、常压操作。 |
|||
公用设施 |
水:装置自带 304 不锈钢水箱,连接自来水。实验时经离心泵进入吸收塔,循环使用。 电:电压 AC220V ,功率 1.5KW ,标准单相三线制。 每个实验室需配置 1~2 个接地点(安全地及信号地)。 气:空气来自风机(自带气源), CO 2 来自气体钢瓶。 实验物料:水 -- C O 2 。 外配设备: 二氧化碳钢瓶及减压阀、 化学分析仪。(用户自配) |
|||
主要设备 |
玻璃填料吸收塔: , 内装φ 10 × 10mm 拉西环不锈钢填料;填料塔内径 D =9 0m m 。 吸收塔填料层有效高度 Z = 800mm 。 LZB- 3 C O 2 转子流量计: 流量范围 0.16 ~ 1.6L / min 。 LZB- 15 空气转子流量计:流量范围 0. 4 ~ 4.0 m 3 / h 。 LZB-1 5 水转子流量计:流量范围 1 6 ~ 1 6 0 L/ h 。 宇电 AI 702M 多路 温度数字显示仪 。 压差计: U 型压差计,观察上下塔压降变化。 混合稳压罐: 304 不锈钢制作,对空气和二氧化碳气体充分混合、稳压后输入吸收塔 鼓风机:旋涡气泵,功率 2 50W , 最大流量 3 0 m 3 / h 。 不锈钢 增压 泵:功率 9 0W,最大流量 1 m 3 /h 。 电器:接触器、开关、漏电保护空气开关。 304 不锈钢管路、管件及阀门。 304 不锈钢仪表柜:测控、电器设备在实验架上。 304 不锈钢材质框架 1500*500*2000mm ( 长 × 宽 × 高 ) , 带脚轮 及禁锢脚 。 |
|||
测控组成 |
变量 |
检测机构 |
显示机构 |
执行机构 |
液体 进口温度 |
Pt100 铂电阻 |
数显仪表 |
无 |
|
气体进口温度 |
Pt100 铂电阻 |
数显仪表 |
无 |
|
液体 流量 |
转子 流量计 |
流量计 就地显示 |
手动阀门 |
|
CO 2 流量 |
转子 流量计 |
流量计就地显示 |
手动阀门 |
|
空气流量 |
转子 流量计 |
流量计就地显示 |
手动阀门 |
|
塔体压降 |
U 型压力计 |
就地显示 |
无 |
|
CO 2 液体浓度 |
化学分析 |
|
数字型填料吸收实验装置 JGHY-123/II
技术指标 |
说 明 |
|||
装置特点 |
1、整个装置美观大气,结构设计合理,整体感强,能够充分体现现代化实验装置的概念。 2、设备整体为自行式框架结构,并安装有禁锢脚,便于系统的拆卸检修和搬运。 3、整套设备除去特殊材料外均采用工业用304不锈钢制造,所有装备均进行精细抛光处理,体现了整个装置的工艺完美性。 4、全塔气液接触现象可视。 5、本实验装置采用二氧化碳——水体系。 CO 2 气体无味、无毒、廉价,所以气体吸收实验常选择 CO 2 作为溶质组分。 6、塔中部有液体再分布器,塔底部有栅板式填料支承装置。填料塔底部有液封装置,以避免气体泄漏。 7、装置设计可360度观察,实现全方位教学与实验。 8 、实验除可直接在控制柜进行所有操作外,还可远程至电脑展开智能调节及显示仪表+串口通讯+上位监控计算机模式,配套实验数据采集及数据处理软件。数据可通过U盘导出,可连接打印机打印数据。装置能够实现手动和自动无扰切换操作,并安装安全联锁保护和自动报警装置,保证设备正常运行不出现安全事故。 |
|||
装置功能 |
1、了解填料吸收塔的结构、流程及操作方法。 2、观察填料吸收塔的流体力学行为并测定在干、湿填料状态下填料层压降与空塔气速的关系。 3、测定总传质系数Kya,并了解其影响因素。 |
|||
设计参数 |
液相体积传质系数 : 0.006 — 0.02 ( m/s )。 空气流量: 0.4 ~ 4.0m 3 /h 。 二氧化碳 流量: 0.16 ~ 1.6L/min 。 填料塔压降: 0.6 — 1.5KPa ;常温、常压操作。 |
|||
公用设施 |
水:装置自带 304 不锈钢水箱,连接自来水。实验时经离心泵进入吸收塔,循环使用。 电:电压 AC220V ,功率 1.5KW ,标准单相三线制。 每个实验室需配置 1~2 个接地点(安全地及信号地)。 气:空气来自风机(自带气源), CO 2 来自气体钢瓶。 实验物料:水 -- C O 2 。 外配设备: 二氧化碳钢瓶及减压阀、 化学分析仪。(用户自配) |
|||
主要设备 |
玻璃填料吸收塔: , 内装φ 10 × 10mm 拉西环不锈钢填料;填料塔内径 D = 90mm 。 吸收塔填料层有效高度 Z = 800mm 。 LZB- 3 C O 2 转子流量计:流量范围 0.16 ~ 1.6L / min 。 空气流量计: 孔板流量计, 孔板喉径: φ 10m m , 压差传感器 0 ~ 2 K P a 。 液体流量: DN6 涡轮流量计:流量范围 10 ~ 600 L/h , 4-20mA 远传输出,流量检测机构。 塔体 床层压降由 5KPa差压传感器 测取 , 观察上下塔压降变化。 宇电 AI702M (带485接口) 多路温度数字显示仪。 宇电 AI702M (带485接口) 多路流量数字显示仪。 宇电 AI501 (带485接口) 数字压差显示仪。 混合稳压罐: 304 不锈钢制作,对空气和二氧化碳气体充分混合、稳压后输入吸收塔 鼓风机:旋涡气泵,功率 2 50W , 最大流量 3 0 m 3 / h 。 不锈钢 增压 泵:功率 9 0W,最大流量 1 m 3 / h 。 电器:接触器、开关、漏电保护空气开关。 304 不锈钢管路、管件及阀门。 304 不锈钢仪表柜:测控、电器设备在实验架上。 304 不锈钢材质框架 1500*500*2000mm ( 长 × 宽 × 高 ) , 带脚轮 及禁锢脚 。 |
|||
测控组成 |
变量 |
检测机构 |
显示机构 |
执行机构 |
液体 进口温度 |
Pt100 铂电阻 |
数字显示仪表 , 精度: 0.5 %FS |
无 |
|
气体进口温度 |
Pt100 铂电阻 |
数字显示仪表 , 精度: 0.5 %FS |
无 |
|
液体 流量 |
涡轮 流量计 |
数字显示仪表 , 精度: 0.5 %FS |
变频器 |
|
CO 2 流量 |
转子 流量计 |
流量计就地显示 |
手动阀门 |
|
空气流量 |
孔板 流量计 |
数字显示仪表 , 精度: 0.5 %FS |
变频器 |
|
塔体压降 |
差压传感器 |
数字显示仪表 , 精度: 0.5 %FS |
无 |
|
CO 2 液体浓度 |
化学分析 |
气相色谱仪 |
六通阀 |
|
软件组成 |
模拟模块:高达16位分辨率,RS485通讯模式;功能:温度、流量、压差等模拟量信号采集。配数据采集软件一套,在线工业组态软件一套。 |
。
。
